Дата составления:  28.09.2007

© , 2003-2007. www.ibik.ru





Программный комплекс


АСТЕР
Многопользовательское расширение
Windows 2000/XP, версия АСТЕР XP 2.5
2
рабочих места


Руководство пользователя



Авторские права на программно-аппаратный комплекс АСТЕР принадлежат фирме ИБИК. Упомянутые в данном руководстве торговые марки и товарные знаки принадлежат их законным владельцам.




Содержание

  1. Введение

  2. Установка комплекса АСТЕР

  3. Эксплуатация двухтерминального комплекса АСТЕР

  4. Условия использования и гарантийные обязательства

  5. Приложения




1. Введение



Внимательно прочитайте настоящее руководство перед тем, как подключить дополнительные устройства к компьютеру и установить программное обеспечение АСТЕР.



1.1. Общие положения



В данном руководстве по эксплуатации описаны ключевые возможности программного комплекса АСТЕР (далее - двухтерминальный комплекс). Многие из аспектов использования двухтерминального комплекса неочевидны, для полного ознакомления с ними следует прочесть данное руководство. Оно поможет пользователю правильно произвести установку и настроить работу комплекса.



Двухтерминальный комплекс АСТЕР представляет собой многопользовательское (2 рабочих места) решение на базе одного персонального компьютера. Процедура установки и настройки АСТЕР достаточно проста, чтобы с ней мог справиться любой пользователь компьютера. Работа за терминалом, входящим в состав комплекса, практически не отличается от индивидуального использования компьютера. В то же время становятся доступными возможности, обычно предоставляемые двумя компьютерами, объединенными в локальную сеть.



 Терминалом в составе двухтерминального комплекса называется совокупность трех устройств: монитор, клавиатура и мышь. Работу двух таких терминалов обеспечивает один системный блок. Внутренние ресурсы компьютера, а также подключаемая к нему периферия (внешние устройства, такие, как принтер или модем) являются общими для обоих терминалов. Комплекс функционирует под управлением операционных систем Microsoft® Windows® 2000 и Microsoft® Windows® XP.



Работу мониторов на главном и дополнительном терминалах обеспечивает одна видеокарта с двумя выходами или две видеокарты, устанавливаемые в компьютер. В качестве устройств ввода на дополнительном терминале используется один комплект клавиатура-мышь для интерфейса USB.






1.2. Возможности комплекса



Двухтерминальный комплекс АСТЕР предназначен для расширения возможностей персональных компьютеров, эксплуатирующихся в домашних условиях. Современные персональные компьютеры имеют достаточную мощность процессора и объем памяти для обеспечения удовлетворительной работы большинства приложений на двух терминалах. Возможности современных графических карт позволяют запускать на рабочих местах двухтерминального комплекса мощные графические приложения, в том числе игровые. Использование рабочими местами общего подключения к сети Интернет умножает преимущества использования Интернета в домашних условиях.



Большинство современных графических карт имеет видеовыход для подключения второго монитора или телевизора. Установив минимальное количество дополнительных устройств (USB-клавиатуру и USB-мышь) и подключив второй монитор или телевизор, можно организовать еще одно место для работы, игры или доступа в Интернет. Многие портативные компьютеры ("ноутбуки") позволяют подключить внешний монитор или телевизор и поэтому тоже могут использоваться в схеме двухтерминального комплекса.



Так же, как и многотерминальная версия, двухтерминальный комплекс АСТЕР может использоваться на рабочих местах сотрудников в офисах, для оборудования компьютерных классов в учебных заведениях, в качестве бухгалтерских, кассовых, складских терминалов. Во всех указанных случаях использование АСТЕР имеет значительные преимущества по сравнению с обычной схемой "один компьютер на одно рабочее место". Начальная экономия на аппаратуре весьма существенна вследствие невысокой стоимости программного комплекса по сравнению со стоимостью системного блока. Кроме того, достигается еще более значительная экономия на программных средствах и обслуживании компьютера в процессе эксплуатации двухтерминального комплекса. Для двух рабочих мест может использоваться один комплект программного обеспечения, в том числе защищенного электронными ключами (тем не менее, для одновременного использования одного программного продукта двумя рабочими местами может требоваться дополнительная лицензия на этот продукт, обратитесь к соответствующему лицензионному соглашению). При отсутствии локальной сети комплекс АСТЕР делает возможной совместную работу с общими данными.



Максимальное расстояние между системным блоком и терминалом определяется характеристиками (помехоустойчивостью) шины USB компьютера и обычно составляет 3-5 м. При использовании дополнительных усилителей расстояние может быть существенно увеличено.






2. Установка комплекса АСТЕР



2.1. Системные требования



Программный комплекс АСТЕР версии АСТЕР XP 2.5 может использоваться с компьютером PC-архитектуры на базе процессора Intel Pentium III и выше с установленной операционной системой Microsoft® Windows® 2000 или Microsoft® Windows® XP (32-х битная версия операционной системы). Минимальный объем оперативной памяти определяется из расчета 128 Мб основной памяти плюс 64 Мб на каждое рабочее место (включая главное) и составляет 256 Мб для конфигурации на два рабочих места. Рекомендуемый объем оперативной памяти - 512 Мб. Одна видеокарта с двумя выходами или вторая видеокарта из той же серии. Поддерживаемые серии видеокарт с двумя выходами (подробные списки приведены в Приложениях 1, 2, 3):




2.2. Сборка комплекса



Внимательно прочитайте данный раздел. Это поможет избежать случайного повреждения компьютера и нового оборудования вследствие неправильного подключения, а также сократить риск приобретения оборудования, непригодного для эксплуатации в составе двухтерминального комплекса АСТЕР.






2.2.1. Выбор и установка видеокарт



Для построения двухтерминального комплекса можно использовать одну (единственную) видеокарту, если она допускает подключение двух мониторов или пары монитор-телевизор. Как правило, видеокарты, устанавливаемые в современные компьютеры, имеют два видеовыхода и, соответственно, позволяют выполнять такое подключение. Если основная видеокарта компьютера имеет один выход или оба выхода видеокарты предполагается использовать на одном рабочем месте, для построения двухтерминального комплекса потребуется установить дополнительную видеокарту. В рекомендуемой конфигурации предлагается использовать видеокарты с двумя выходами, поэтому, при условии, что каждое рабочее место использует только один монитор, и основная карта уже имеет два выхода, установка дополнительных видеокарт не требуется.



Если предполагается использовать только видеокарты с одним выходом, то, при условии, что каждое рабочее место использует только один монитор, потребуется установить одну дополнительную видеокарту. Если используются видеокарты разных типов (с одним и двумя выходами) и если рабочие места используют более одного монитора (например, подключается видеопроектор), общее количество устанавливаемых видеокарт (включая основную, первичную) рассчитывается из соотношения один видеовыход на один подключаемый монитор. Следовательно, при использовании видеокарт с двумя выходами общее количество устанавливаемых карт уменьшается, а при увеличении числа используемых мониторов - увеличивается.



Рекомендуемая конфигурация предполагает использование видеокарт с интерфейсами PCI-Express, AGP и PCI. Вы можете самостоятельно испытать Вашу видеокарту, загрузив и установив пробную версию АСТЕР на 2 рабочих места. Дополнительную информацию о совместимости видеокарт, последнее обновление программного обеспечения и пробную версию АСТЕР можно найти на веб-сайте компании ИБИК.



Как правило, видеокарта PCI-Express или AGP является первичной в системе, т.е. используется при загрузке Windows, поэтому дополнительная видеокарта (если используется) устанавливается в слот PCI или в дополнительный слот PCI-Express. При необходимости можно изменить порядок включения видеокарт при помощи соответствующих настроек BIOS Вашего компьютера: PCI видеокарту можно сделать первичной, поместив таким образом карту AGP (PCI-Express) на последнее место.



Убедитесь, что Ваш компьютер имеет свободный слот PCI и достаточно места внутри корпуса для установки дополнительной видеокарты. По возможности не устанавливайте видеокарты, не оснащенные вентиляторами, в соседние слоты: эти устройства могут сильно нагреваться во время работы и требуют хорошей вентиляции. Некоторые видеокарты имеют очень объемный пассивный радиатор (без вентилятора), что может помешать установить такие платы в соседние слоты: толщина платы с учетом всех выступов иногда оказывается больше расстояния между слотами. Кроме того, тесное прилегание плат может нарушить теплоотвод и даже привести к образованию электрического контакта (замыкание).



Большинство современных видеокарт подходит для использования в составе двухтерминального комплекса АСТЕР. Основным условием применения является совместимость видеокарты с многомониторным режимом Windows: все установленные видеокарты, а также их дополнительные выходы (если это допускается драйвером карты) должны определяться Windows, как отдельные мониторы (см. п. 2.3.). Компания ИБИК ограничивает список совместимых видеокарт проверенными и аналогичными проверенным типами видеокарт отдельно для операционных систем Microsoft® Windows® 2000  и Microsoft® Windows® XP. Ограниченные списки приведены в Приложениях 1, 2, 3. Если Ваша видеокарта не входит в указанные списки, Вы можете обратиться за дополнительной информацией в службу технической поддержки компании ИБИК. Компания ИБИК проводит работы по тестированию новых видеокарт, обновляет программное обеспечение АСТЕР и размещает информацию и обновления на собственном веб-сайте.



Не рекомендуется устанавливать в один компьютер видеокарты разных производителей и существенно различных аппаратных модификаций: это может привести к аппаратным конфликтам (недостаток ресурсов, ошибки, зависание системы) и нежелательным эффектам при установке взаимонесовместимых драйверов для разнотипных видеокарт.



Если Вы используете видеокарту с двумя выходами (обычно это карта, имеющая два обычных VGA-выхода или один дополнительный цифровой выход DVI или TV-выход при использовании телевизора или проектора в качестве монитора), для подключения второго монитора к видеокарте могут потребоваться переходники для согласования формата видеовыхода карты с форматом видеовхода монитора (телевизора, проектора). Необходимые переходники могут поставляться в комплекте с видеокартой или приобретаются отдельно. Многие цифровые (LCD, FPD) мониторы поддерживают формат DVI наряду с форматом VGA и имеют кабели с соответствующими разъемами в комплекте. Для подключения таких мониторов переходники не требуются.



Так выглядит переходник с разъема DVI–I на разъем VGA (или просто DVI-VGA). Используется для подключения обычного аналогового (VGA) монитора к цифровому выходу видеокарты. Видеокарта должна поддерживать данную схему подключения (см. ниже).

Так выглядит переходник для соединения входа VIDEO-IN телевизора (или другого устройства) с выходом S-VIDEO видеокарты. Коаксиальное гнездо VIDEO-OUT переходника предназначено для соединения с телевизором посредством стандартного низкочастотного видеокабеля.

Если на Вашем компьютере установлена операционная система Microsoft® Windows® 2000 - обратите внимание, что не все видеокарты, имеющие два выхода, соответствующим образом определяются операционной системой. Для независимой работы выходов видеокарты в среде операционной системы Microsoft® Windows® 2000 требуется, чтобы второй выход карты был представлен, как отдельное устройство. Эта задача решается производителями видеокарт либо аппаратно (устройство Secondary в видеокартах на чипсете ATI Radeon 9XXX для интерфейса AGP), либо программно (драйвер виртуального устройства DualView или DualHead для карт на чипсетах nVidia и Matrox).



В среде Windows 2000 невозможно использовать второй выход видеокарт на чипсете ATI Radeon всех модификаций для интерфейса PCI и ATI Radeon 7XXX, 8XXX для интерфейса AGP, поскольку шина PCI и базовый чип этих видеокарт не допускают подключения устройства Secondary. Кроме того, при установке нескольких однотипных видеокарт, использующих общий драйвер DualView, обычно только одна из них (первая) позволяет независимо использовать оба выхода. Указанные ограничения обусловлены возможностями драйверов видеокарт для Windows 2000. Посетите веб-узел производителя Вашей видеокарты для получения информации о совместимости карты с многомониторным режимом операционной системы Microsoft® Windows® 2000. Операционная система Microsoft® Windows® XP содержит универсальный драйвер виртуального устройства DualView, который позволяет независимо использовать оба выхода любой видеокарты при включении в любой интерфейс.



При выборе видеокарты с двумя выходами очень важно проверить спецификацию карты на строгое соответствие предъявляемым требованиям. Варианты исполнения видеокарт и подключения мониторов, рекомендации и возможные проблемы изложены в следующей таблице.



Внешний вид и описание разъемов Варианты
подключения
Дополнительный
переходник
DVI–I VGA

Видеокарта с такими разъемами позволяет подключить два монитора, один из которых может быть обычным аналоговым (VGA), другой - аналоговым или цифровым (DVI).

Для подключения VGA-монитора к разъему DVI–I используется переходник DVI-VGA. Переходник может входить в комплект с видеокартой или приобретается отдельно. Монитор с цифровым входом подключается к разъему DVI–I без переходника.

+

DVI–I SVIDEO VGA

Видеокарта с такими разъемами позволяет подключить два монитора, один из которых может быть обычным аналоговым (VGA), другой - аналоговым или цифровым (DVI). Кроме того, сигнал одного из мониторов может быть направлен на выход S-VIDEO, и тогда роль монитора будет выполнять телевизор или другое устройство обработки видеосигнала.

Для подключения VGA-монитора к разъему DVI–I используется переходник DVI-VGA. Переходник может входить в комплект с видеокартой или приобретается отдельно. Монитор с цифровым входом подключается к разъему DVI–I без переходника.

Для подключения телевизора к выходу S-VIDEO потребуется переходник на VIDEO-OUT (composite). Этот переходник, как правило, прилагается к видеокарте. Для соединения гнезда VIDEO-OUT переходника с гнездом VIDEO-IN телевизора используется стандартный низкочастотный видеокабель. Можно использовать также кабель-переходник с VIDEO-IN непосредственно на S-VIDEO.

+

+

VGA SVIDEO VGA

Видеокарта с такими разъемами позволяет подключить два обычных VGA-монитора. Кроме того, сигнал одного из мониторов может быть направлен на выход S-VIDEO, и тогда роль монитора будет выполнять телевизор или другое устройство обработки видеосигнала.

Для подключения телевизора к выходу S-VIDEO потребуется переходник на VIDEO-OUT (composite). Этот переходник, как правило, прилагается к видеокарте. Для соединения гнезда VIDEO-OUT переходника с гнездом VIDEO-IN телевизора используется стандартный низкочастотный видеокабель. Можно использовать также кабель-переходник с VIDEO-IN непосредственно на S-VIDEO.

+
Не используется
+

VGA SVIDEO VIDEOOUT

Видеокарта с такими разъемами позволяет подключить один обычный VGA-монитор. Кроме того, современные видеокарты позволяют использовать видеовыход S-VIDEO или VIDEO-OUT, как выход на второй монитор, роль которого может выполнять телевизор или другое устройство обработки видеосигнала.

Для подключения телевизора к выходу VIDEO-OUT используется стандартный низкочастотный видеокабель. Можно использовать также кабель-переходник с VIDEO-IN непосредственно на S-VIDEO.

+ Не используется
VGA

S–VIDEO

Видеокарта с такими разъемами позволяет подключить один обычный VGA-монитор. Кроме того, современные видеокарты позволяют использовать видеовыход S-VIDEO, как выход на второй монитор, роль которого может выполнять телевизор или другое устройство обработки видеосигнала.

Для подключения телевизора к выходу S-VIDEO потребуется переходник на VIDEO-OUT (composite). Этот переходник, как правило, прилагается к видеокарте. Для соединения гнезда VIDEO-OUT переходника с гнездом VIDEO-IN телевизора используется стандартный низкочастотный видеокабель. Можно использовать также кабель-переходник с VIDEO-IN непосредственно на S-VIDEO.

+

VGA S–VIDEO

DVI–D

Видеокарта с такими разъемами позволяет подключить два монитора, один из которых может быть обычным аналоговым (VGA), другой - обязательно цифровым (DVI). Кроме того, сигнал одного из мониторов может быть направлен на выход S-VIDEO, и тогда роль монитора будет выполнять телевизор или другое устройство обработки видеосигнала.

Обратите внимание на особенность конструкции разъема DVI-D, обведенную маркером (сравните с DVI-I). Для подключения к такому разъему Ваш монитор должен иметь "широкий" коннектор DVI. Установить переходник в разъем DVI-D невозможно!

Для подключения телевизора к выходу S-VIDEO потребуется переходник на VIDEO-OUT (composite). Этот переходник, как правило, прилагается к видеокарте. Для соединения гнезда VIDEO-OUT переходника с гнездом VIDEO-IN телевизора используется стандартный низкочастотный видеокабель. Можно использовать также кабель-переходник с VIDEO-IN непосредственно на S-VIDEO.

+

+
DVI–D VIDEO–OUT

VGA

Видеокарта с такими разъемами позволяет подключить два монитора, один из которых может быть обычным аналоговым (VGA), другой - обязательно цифровым (DVI). Кроме того, сигнал одного из мониторов может быть направлен на выход VIDEO-OUT, и тогда роль монитора будет выполнять телевизор или другое устройство обработки видеосигнала.

Обратите внимание на особенность конструкции разъема DVI-D, обведенную маркером (сравните с DVI-I). Для подключения к такому разъему Ваш монитор должен иметь "широкий" коннектор DVI. Установить переходник в разъем DVI-D невозможно!

Для подключения телевизора к выходу VIDEO-OUT используется стандартный низкочастотный видеокабель.

 +

+
Не используется



ВАЖНО: если, приобретая видеокарту с разъемом DVI, Вы рассчитываете использовать переходник DVI-VGA, внимательно проверьте спецификацию карты и внешний вид разъема. Убедитесь, что в спецификации указан тип разъема DVI-I, а сам разъем имеет полный набор контактных отверстий (см. рисунки в таблице). К сожалению, наличие всех отверстий не гарантирует, что данный разъем поддерживает формат DVI-I: контакты, используемые переходником DVI-VGA, могут быть предусмотрены конструкцией разъема, но не задействованы в электрической схеме видеокарты, или могут иметь прямое соединение с VGA-выходом (в этом случае VGA-монитор, подключенный к DVI-разъему через переходник всегда будет показывать копию картинки с VGA-выхода).



Если Вы имеете соответствующий опыт, Вы можете визуально проверить наличие соединения контактов аналоговой группы (в углах перекрестия) с элементами схемы видеокарты. В противном случае спрашивайте у продавца полную спецификацию интересующей Вас видеокарты: в прайс-листах часто указывается сокращенное название разъема - DVI, без указания конкретного типа. Если в комплекте с видеокартой уже имеется переходник DVI-VGA, значит, карта поддерживает формат DVI-I (справедливо только для комплектации "Retail", т.е. в фирменной упаковке). Описанные проблемы с DVI-выходом более вероятны в моделях видеокарт с индексами LE, SE, а также в моделях формата "low profile" (плата видеокарты существенно уже планки с разъемами).



Перед началом установки дополнительной видеокарты (если используется) выключите питание компьютера и отключите компьютер от электрической сети. Снимите кожух корпуса компьютера. Найдите на системной плате свободный слот PCI (в случае, если слот PCI-Express\AGP Вашего компьютера не был задействован, устанавливаемая видеокарта может использовать этот интерфейс), удалите заглушку корпуса, соответствующую этому слоту. Помните, что статическое электричество может повредить электронные устройства. Аккуратно, не прикладывая большого усилия, вставьте видеокарту в слот и зафиксируйте ее болтами или иными креплениями, предусмотренными конструкцией корпуса Вашего компьютера. Если видеокарта предполагает подключение при помощи дополнительных кабелей и переходников - произведите их установку в полном соответствии с руководством по эксплуатации видеокарты. После этого корпус компьютера можно закрыть, к видеокарте подключить монитор(ы) и включить компьютер в электросеть.






2.2.2. Подключение устройств ввода



Рабочее место № 2 (дополнительное рабочее место) использует устройства ввода, подключенные к шине USB. Допускается использовать следующие комбинации устройств:

USB-устройством считается также PS/2-устройство, подключенное к шине USB через любой переходник PS/2-USB.

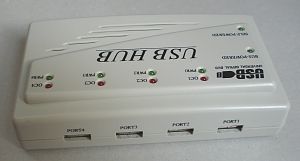

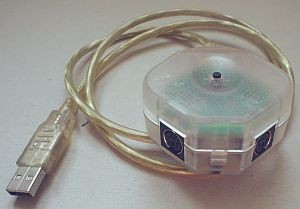

USB-концентратор (HUB) Активный PS/2-USB адаптер


Штекер USB-мыши и USB-клавиатуры Штекеры PS/2-мыши и PS/2-клавиатуры Штекер COM-мыши



Подключенные к шине USB устройства должны автоматически определиться операционной системой и начать функционировать должным образом. Подключать клавиатуру и мышь к шине USB для использования на дополнительном рабочем месте рекомендуется до установки программного обеспечения АСТЕР или после запуска дополнительного рабочего места, чтобы иметь возможность сразу проверить работоспособность подключенных устройств. Если программное обеспечение АСТЕР установлено и загружено, но дополнительное рабочее место не запущено, подключенные USB-устройства ввода резервируются для работы на дополнительном рабочем месте и поэтому не могут быть проверены.



Главное рабочее место (место № 1) также может использовать USB-устройства ввода. В этом случае к портам USB подключаются два комплекта клавиатура-мышь. Назначение подключенных комплектов рабочим местам производится автоматически. Если в результате автоматического назначения установилось неправильное расположение устройств ввода на главном и дополнительном рабочих местах, можно либо физически переставить устройства, либо включить устройства в порты USB в обратном порядке (переключение можно проводить, не выключая компьютер), либо выполнить назначение устройств вручную (см. п. 3.6.3).






2.3. Настройка видеосистемы



После завершения установки аппаратуры необходимо выполнить проверку работоспособности видеокарт. Перед включением компьютера подсоедините все мониторы к выходам установленных видеокарт. Как правило, видеокарта с двумя выходами определяется, как видеокарта с одним выходом, если к ней подключен только один монитор. Сразу после загрузки Windows должна выполнить автоматическое обнаружение и установку новых видеокарт, потребуется только указать расположение соответствующего видеодрайвера. Возможен случай, когда имеющийся драйвер не позволяет использовать видеокарту в многомониторной конфигурации. В таком случае следует воспользоваться обновленной версией драйвера, которую можно найти на веб-сайте фирмы-производителя Вашей видеокарты. Если видеокарта была установлена правильно, на закладке "Параметры" ("Настройка" для Windows 2000) панели свойств экрана (Панель управления/Экран) должно появиться изображение дополнительного монитора (см. рисунок).

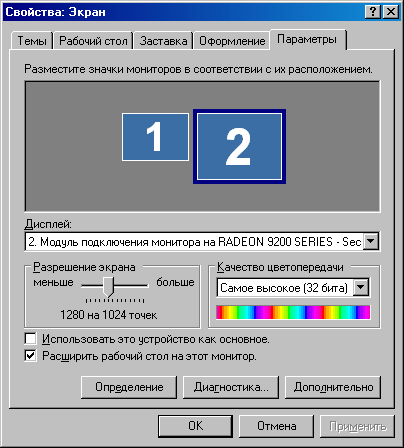

После того, как все видеокарты были правильно установлены и заработали (количество мониторов, изображенных на панели свойств экрана, равно или больше количества подключенных мониторов), рекомендуется установить для каждого монитора желаемый видеорежим (разрешение и глубину цвета; режим используется при первом запуске рабочего места на выбранном мониторе). Панель свойств экрана позволяет выполнить необходимую настройку: выберите нужный монитор и воспользуйтесь элементами управления "Качество цветопередачи" и "Разрешение экрана". Убедитесь, что монитор не искажает изображение при работе в установленном режиме. Настройку рекомендуется выполнить для всех мониторов, проверив таким образом, что все задействованные видеовыходы могут использоваться для вывода изображения. Если выбранный монитор ранее не использовался (был выключен), операционная система предложит расширить рабочий стол на этот монитор. Подтвердите расширение рабочего стола, в противном случае проверить работоспособность монитора будет невозможно.



Перед запуском дополнительного рабочего места обязательно подключите второй монитор. Загрузка рабочего места на незадействованный видеовыход может привести к зависанию системы.



Некоторые видеокарты с двумя выходами требуют дополнительной настройки для включения режима DualView, при котором выходы видеокарты можно использовать независимо друг от друга (иногда по умолчанию включается режим, при котором видеовыходы "показывают" одну и ту же картинку или вместе образуют один экран удвоенной ширины или удвоенной высоты; видеокарта в таких случаях определяется, как имеющая только один выход). Для выполнения настройки режима DualView (DualHead) обратитесь к руководству пользователя видеокарты.






2.4. Установка и удаление программного обеспечения АСТЕР



Для запуска процедур установки и удаления программного обеспечения АСТЕР Вы должны иметь полномочия администратора в системе.

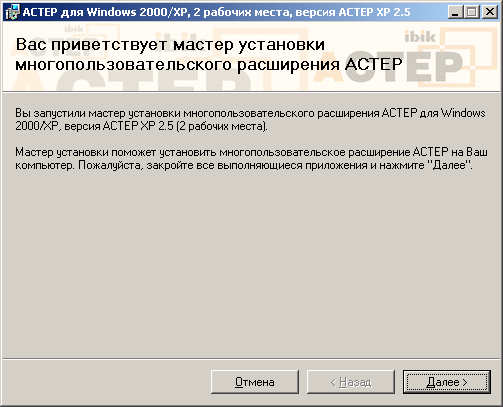

Процесс установки программного обеспечения АСТЕР очень прост. Вставьте диск с программным обеспечением в дисковод. Диск с программным обеспечением АСТЕР настроен на автоматический запуск процесса установки. Если автоматический запуск процесса установки не происходит, выберите на диске файл "setup" и запустите его. Далее следуйте подсказкам программы-установщика.

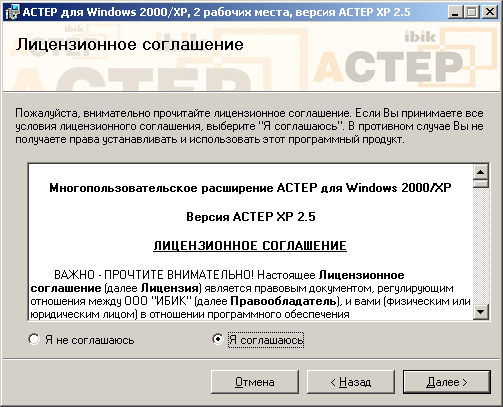

Для выполнения установки Вы должны принять все условия лицензионного соглашения. Пожалуйста, внимательно прочитайте лицензионное соглашение. Если вы принимаете все условия лицензионного соглашения, выберите опцию "Я соглашаюсь" и нажмите Далее (если вы не согласны хотя бы с одним условием лицензионного соглашения, вы должны отменить установку на этом этапе; вы можете вернуть компакт-диск с программным обеспечением АСТЕР и сопровождающими его печатными материалами по месту приобретения).





Если Вы хотите установить АСТЕР в папку, отличающуюся от заданной по умолчанию, не забудьте указать ее новое расположение.





После завершения установки выберите пункт "Запустить АСТЕР" в меню "Пуск" и следуйте инструкциям по активации программы (см. п.2.5).



Для полного удаления программного обеспечения АСТЕР используйте стандартную процедуру удаления программ, предоставляемую операционной системой Microsoft® Windows®. Откройте раздел "Установка и удаление программ" в Панели управления, выберите в списке установленных программ "Многопользовательское расширение АСТЕР" и нажмите кнопку "Удалить". Если в момент удаления программное обеспечение АСТЕР находилось во включенном состоянии, для завершения процесса удаления потребуется перезагрузить компьютер.






2.5. Активация программы, пробный период



Для запуска процедуры активации программного обеспечения АСТЕР Вы должны иметь полномочия администратора в системе.

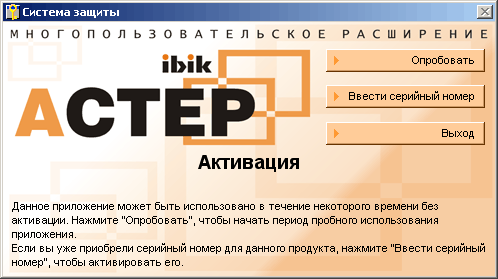

При первом запуске программного обеспечения АСТЕР ("Запустить АСТЕР" в меню "Пуск") необходимо пройти процедуру активации. В первый раз программа может быть активирована без использования серийного номера на пробный период - десять дней (см. рисунок).





Пробный период позволяет оценить работу программы перед тем, как принять решение о приобретении или задействовании индивидуального серийного номера. Никаких ограничений на функции программы в течении пробного периода не устанавливается. Нажмите кнопку "Опробовать", затем "ОК", чтобы активировать программу на пробный период. Чтобы перейти к процедуре активации индивидуальным серийным номером без включения пробного периода нажмите кнопку "Ввести серийный номер".

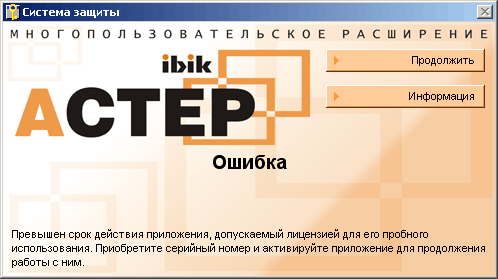

По окончании пробного периода запуск программы будет невозможен до прохождения процедуры активации индивидуальным серийным номером, о чем будет выдано соответствующее сообщение (см. рисунок). Нажмите кнопку "Продолжить", чтобы приступить к процедуре активации.










2.5.1. Процедура активации программы



Процесс активации представляет собой автоматическое или ручное преобразование индивидуального серийного номера программы в ключ активации, связанный с программно-аппаратной конфигурацией компьютера. Это значит, что ключ активации может использоваться только на том компьютере, для которого он был получен.



Активацию программы с использованием одного серийного номера можно произвести ограниченное количество раз - четыре раза. Таким образом предусмотрена возможность повторной активации программы в случае ее переноса на другой компьютер или при существенном изменении программно-аппаратной конфигурации компьютера (в случае полной переустановки операционной системы, замены центрального процессора или системной платы). Дополнительная возможность восстановления активации описана в примечании к разделу.



Аккуратно выполните процедуру активации программы во избежание бесполезного расходования ограниченного количества активаций!

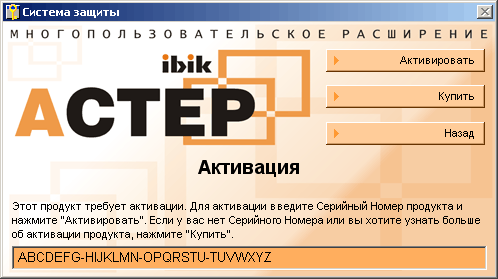

1. Введите индивидуальный серийный номер программы и нажмите кнопку "Активировать" (для приобретения индивидуального серийного номера, если он не был выдан вместе с копией программы, воспользуйтесь контактной информацией, которая отображается при нажатии кнопки "Купить");





2. Выберите тип активации кнопками "Автоматически" или "Вручную". Для выполнения автоматической активации необходимо предварительно установить соединение с Интернетом. Если данный компьютер не подключен к Интернету, или подключение к Интернету ограничено, выберите активацию вручную.





3. Если была выбрана активация вручную, система защиты сформирует код оборудования для компьютера (см. рисунок ниже). Индивидуальный серийный номер (Serial number) и код оборудования (Hardware code) - это необходимая информация для получения ключа активации.



Скопируйте или аккуратно перепишите код оборудования и вместе с индивидуальным серийным номером используйте его для получения ключа активации при помощи интернет-сервиса активации, расположенного по адресу http://proactive.star-force.com/2.0, или посредством телефонной "горячей линии" активации, если Ваш поставщик программного обеспечения АСТЕР предоставляет такую услугу. Воспользоваться интернет-сервисом активации можно с любого компьютера, подключенного к Интернету.



Нажмите кнопку "Далее", чтобы ввести полученный ключ активации.





Если ключ активации не может быть получен немедленно, программу можно закрыть последовательным нажатием кнопок "Назад", "Назад" и "Выход". В этом случае после получения ключа нужно повторно запустить программу ("Запустить АСТЕР" в меню "Пуск"), выполнить п.1 и п.2 данной инструкции (ввести индивидуальный серийный номер, нажать кнопку "Активировать", затем выбрать способ активации вручную) и в окне с кодом оборудования нажать кнопку "Далее". До получения ключа активации не следует предпринимать попытки запуска программы; это может повредить сохраненную информацию об активации, что повлечет за собой необходимость повторного получения ключа и бесполезное расходование ограниченного количества активаций.

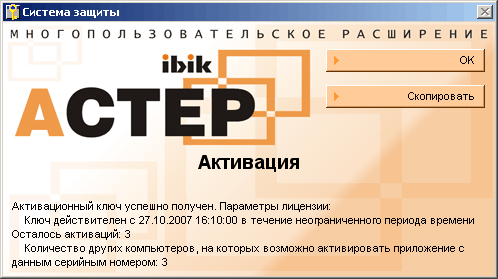

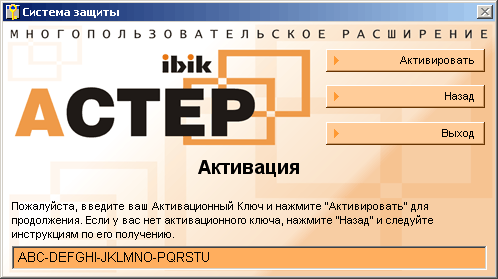

4. Введите полученный ключ активации и нажмите кнопку "Активировать", чтобы завершить процедуру ручной активации.







ПРИМЕЧАНИЕ. Предусмотрена дополнительная возможность повторной активации программы в случае полной переустановки операционной системы или восстановления состояния системы на момент времени, когда программное обеспечение АСТЕР еще не было активировано. Этой возможностью могут воспользоваться администраторы или опытные пользователи компьютера, имеющие права администратора. После успешной активации программы индивидуальным серийным номером (но не в пробный период!), в директории, в которую установлена программа (например, C:\Program Files\Управление АСТЕР), сохраняется копия ключа активации в файле key.reg. Рекомендуется сохранить этот файл в защищенном от стирания месте и в случае переустановки или восстановления системы подключить его к системному реестру (открыть и согласиться на добавление информации в реестр), затем перезагрузить компьютер. Данный способ повторной активации не расходует ограниченное количество активаций программы. При добавлении информации в реестр пользователь должен иметь права администратора.






3. Эксплуатация двухтерминального комплекса АСТЕР



Все функции управления двухтерминальным комплексом АСТЕР расположены в меню "Пуск\Программы\Управление АСТЕР" (см. рисунок). Для удобства управления некоторые ярлыки (например, "Запустить АСТЕР") можно переместить на Рабочий стол. Разные программы из списка "Управление АСТЕР" не могут работать одновременно на одном рабочем месте, поэтому, если выбранная программа не запускается, проверьте, не запущена ли другая программа из списка, и если таковая запущена, закройте ее, или дождитесь завершения текущей операции (если выполняется запуск дополнительного рабочего места или просмотр номера рабочего места).








3.1. Включение, запуск и выключение АСТЕР



Включать и отключать программное обеспечение АСТЕР могут только пользователи с полномочиями администратора в системе. Запуск системы (загрузку дополнительного рабочего места) могут производить пользователи с любыми полномочиями.



Запуск АСТЕР представляет собой процедуру загрузки дополнительного терминала. Запуск может быть произведен в любой момент после загрузки компьютера при условии, что программное обеспечение комплекса находится во включенном состоянии. Программное обеспечение АСТЕР является многопользовательским расширением ядра операционной системы Microsoft® Windows®, поэтому включение или остановка функционирования комплекса возможны только с перезагрузкой компьютера. По умолчанию после установки комплекс находится в выключенном состоянии: программное обеспечение АСТЕР не загружено и не влияет на работу компьютера.

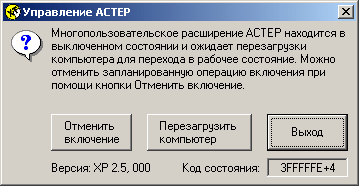

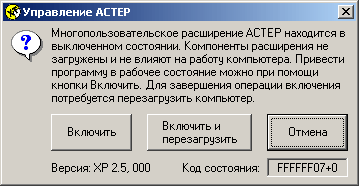

Если программное обеспечение АСТЕР находится в отключенном состоянии (было только что установлено или отключено вручную), включить его можно при помощи пункта "Управление загрузкой" из меню "Пуск\Программы\Управление АСТЕР". Операция включения потребует перезагрузки компьютера, которую можно выполнить сразу (кнопка "Включить и перезагрузить") или позднее (кнопка "Включить"). Запуск комплекса (загрузка дополнительного терминала) будет возможен только после выполнения перезагрузки.





Для того, чтобы запустить АСТЕР и загрузить дополнительное рабочее место, выберите пункт "Запустить АСТЕР" в Главном меню или в меню "Пуск\Программы\Управление АСТЕР". Если Вы хотите, чтобы дополнительное рабочее место загружалось автоматически, воспользуйтесь программой управления режимом автозапуска (см. п. 3.3.3.). Для успешного запуска второго рабочего места программное обеспечение АСТЕР должно находиться во включенном состоянии, и в системе должна быть установлена видеокарта с двумя выходами или одна дополнительная видеокарта, необходимая для отображения дополнительного рабочего стола.



Если сразу после включения (с отложенной перезагрузкой) или после аварийной перезагрузки вследствие сбоя компьютера (при этом происходит временное отключение АСТЕР) запустить программу "Управление загрузкой", можно отменить запланированное включение программного обеспечения АСТЕР (кнопка "Отменить включение", см. рисунок) или завершить операцию включения кнопкой "Перезагрузить компьютер".

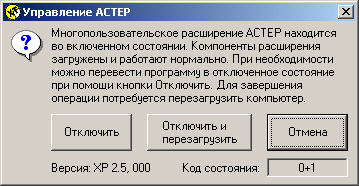

При необходимости можно отключить программное обеспечение АСТЕР при помощи пункта "Управление загрузкой" из меню "Пуск\Программы\Управление АСТЕР". Операция отключения потребует перезагрузки компьютера, которую можно выполнить сразу (кнопка "Отключить и перезагрузить") или позднее (кнопка "Отключить"). В отключенном состоянии программное обеспечение АСТЕР не загружается и не влияет на работу компьютера. Этот режим рекомендуется использовать для установки новых устройств и для диагностики компьютера.








3.1.1. Завершение работы компьютера

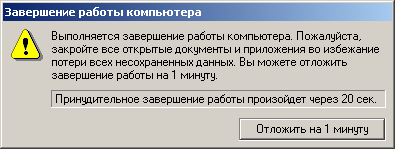

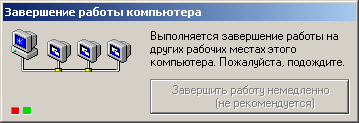

При независимом и одновременном использовании одного компьютера двумя пользователями возникает задача синхронизации действий пользователей по завершению работы компьютера, чтобы избежать потери несохраненных документов на одном месте при завершении работы на другом. Программное обеспечение АСТЕР решает эту задачу, выполняя синхронизацию завершения работы автоматически по следующему сценарию:




3.2. Настройка мониторов



Настройку мониторов могут производить только пользователи с полномочиями администратора в системе. Пользователи с ограниченными полномочиями могут запустить программу в режиме просмотра.



Настройку мониторов можно производить только при включенном программном обеспечении АСТЕР (см. п. 3.1.). Программа настройки позволяет расставлять имеющиеся мониторы (выходы установленных видеокарт) по рабочим местам, разрешать и запрещать использование мониторов. Чтобы запустить программу настройки мониторов, выберите пункт "Настройка мониторов" из меню "Пуск\Программы\Управление АСТЕР".

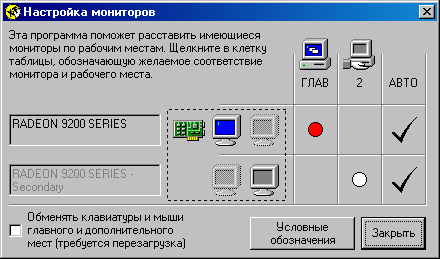

Панель настройки представляет собой таблицу, строки которой соответствуют установленным видеокартам и их выходам, а колонки - рабочим местам, доступным для запуска в количестве, предусмотренном версией программного обеспечения АСТЕР (два рабочих места: главное ГЛАВ + одно дополнительное № 2). Мониторы, подключенные к одной видеокарте, сгруппированы пунктиром.



Соответствие между рабочим местом и монитором устанавливается щелчком в клетку таблицы, образованную пересечением строки монитора и колонки рабочего места. Щелчком в клетку таблицы из колонки АВТО устанавливается автоматический режим назначения рабочего места монитору. Автоматический режим назначения рабочего места по умолчанию устанавливается для всех мониторов. Данный режим в большинстве случаев является оптимальным и рекомендуется к применению. Можно использовать панель настройки мониторов для просмотра результатов автоматической расстановки.

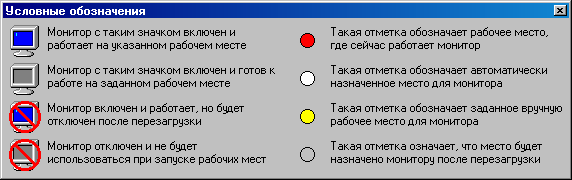

Отметка белого цвета обозначает автоматически назначенное рабочее место для монитора, отметка желтого цвета - рабочее место, назначенное вручную. При назначении рабочего места вручную отметка в колонке АВТО снимается. Щелчок в клетку колонки АВТО возобновляет режим автоматического назначения. В результате произведенных настроек отметки соответствия (только для мониторов в режиме АВТО) могут изменить свое положение согласно алгоритму автоматического назначения рабочих мест (схема оптимизируется с учетом расстановки всех мониторов в системе).



Отметка красного цвета обозначает рабочее место, на котором работает данный монитор (рабочее место уже запущено, монитор включен). Можно изменить настройку для работающего монитора, установив отметку соответствия в другую клетку строки. Новая отметка будет бесцветной, означая, что изменения настройки будут учтены после перезагрузки системы. Следует позаботиться о том, чтобы хотя бы один монитор был назначен главному рабочему месту. В противном случае АСТЕР во избежание сбоев принудительно установит все имеющиеся мониторы на главное рабочее место. Изменить принудительную установку можно при помощи программы настройки мониторов и последующей перезагрузки системы.



Если какая-то видеокарта или один из выходов видеокарты не могут быть использованы при запуске второго рабочего места (например, обнаруженный, но незадействованный TV-выход), следует запретить использование выхода щелчком на значке соответствующего монитора (запретить использование видеокарты полностью можно, запретив использование всех ее выходов). Повторный щелчок на значке снимает установленный запрет. Запрет на использование работающего монитора будет установлен после перезагрузки системы. При желании неиспользуемый дополнительный выход видеокарты можно назначить на то же рабочее место, где используется основной выход. В этом случае дальнейшее управление видеовыходом можно будет производить из панели свойств экрана на соответствующем рабочем месте (Панель управления/Экран, закладка "Параметры" для Windows XP или "Настройка" для Windows 2000).



Одно рабочее место может использовать несколько мониторов. Если требуется установить на рабочее место более одного монитора и в системе присутствует видеокарта с двумя выходами, поддерживающая подключение двух мониторов, рекомендуется настроить оба выхода этой видеокарты на рабочее место с несколькими мониторами. Безопасно использовать выходы одной видеокарты на разных рабочих местах можно, только если на этих рабочих местах установлено не более одного монитора.






3.2.1. Перестановка устройств ввода



Перестановку устройств ввода могут производить только пользователи с полномочиями администратора в системе. Пользователи с ограниченными полномочиями могут запустить программу в режиме просмотра.



Дополнительной функцией программы настройки мониторов (см. п. 3.2.) является управление алгоритмом автоматического назначения устройств ввода рабочим местам. Пользователю предоставляется возможность обменять местами комплекты клавиатура-мышь главного и дополнительного рабочих мест при помощи установки соответствующего флажка.





 Эта функция бывает полезна при установке многопользовательского расширения АСТЕР на портативный компьютер, в котором иногда встроенная (основная) клавиатура оказывается привязанной к внешнему монитору (который считается основным), а внешняя USB клавиатура, соответственно, подключается к встроенному экрану (который считается дополнительным монитором). Устранить это неудобство можно, обменяв комплекты устройств ввода указанным способом.






3.3. Вспомогательные функции



3.3.1. Выбор языка



Изменение языка интерфейса могут производить только пользователи с полномочиями администратора в системе. Пользователи с ограниченными полномочиями могут запустить программу в режиме просмотра.



Программное обеспечение АСТЕР позволяет изменить выбранный по умолчанию (согласно параметрам операционной системы) язык, используемый для вывода текстовых сообщений. Чтобы изменить язык текстовых сообщений АСТЕР, запустите программу "Выбор языка" из меню "Пуск\Программы\Управление АСТЕР" и выберите из списка удобный для Вас язык.





3.3.2. Номер рабочего места



Если после запуска двухтерминального комплекса возникает необходимость узнать номер рабочего места, на котором ведется работа (полезно, например, для отождествления рабочего места с номером колонки в таблице настройки мониторов), запустите программу "Номер рабочего места" из меню "Пуск\Программы\Управление АСТЕР". На экране появится окно с указанием номера рабочего места. Окно автоматически закроется через несколько секунд. Главное рабочее место имеет порядковый номер 1.



3.3.3. Режим автозапуска



Включать и отключать режим автозапуска АСТЕР могут только пользователи с полномочиями администратора в системе. Пользователи с ограниченными полномочиями могут запустить программу в режиме просмотра.



Можно настроить АСТЕР таким образом, чтобы дополнительное рабочее место запускалось автоматически во время загрузки компьютера. Для этого запустите программу "Режим автозапуска" из меню "Пуск\Программы\Управление АСТЕР" и установите флажок "Включить режим автозапуска АСТЕР" (см. рисунок). Если режим автозапуска необходимо отключить, запустите программу "Режим автозапуска" и снимите управляющий флажок.





Не следует включать режим автозапуска сразу после установки программного обеспечения АСТЕР. Рекомендуется сначала включить программное обеспечение АСТЕР согласно п. 3.1. и проверить настройку мониторов согласно п. 3.2. Убедитесь также, что все мониторы подключены к компьютеру. После этого можно провести пробный запуск и включить режим автоматической загрузки.






3.4. Персональные настройки пользователей



Операционная система Microsoft® Windows® позволяет сохранять персональные настройки для каждого пользователя, работающего в системе. При этом пользователи могут индивидуально настраивать вид рабочего стола, пользоваться отдельной папкой с документами, выполнять персональные настройки приложений, иметь личный адрес электронной почты, вести отдельную историю посещения узлов Интернета, определять содержимое меню Пуск и Избранное и пр. Введение персональных настроек позволяет также установить различные права доступа к системе для различных пользователей, пароли входа в систему и имена входа в сеть. Персональные настройки пользователей создаются одновременно с созданием новых пользователей в системе. Добавить нового пользователя можно в разделе "Пользователи" Панели управления, указав новое имя, пароль (если требуется) и уровень полномочий в системе. При загрузке на рабочих местах будет отображаться список зарегистрированных пользователей и предложение ввести пароль (если для выбранного пользователя был задан пароль).



Если различные пользователи в системе не определены (используется учетная запись администратора или общее имя пользователя, заданное для входа по умолчанию), список пользователей при загрузке не появляется, и выполняется автоматический вход в Windows на обоих рабочих местах.



3.4.1. Автоматический вход в систему (автологин)



Изменение параметров автоматического входа могут производить только пользователи с полномочиями администратора в системе. Пользователи с ограниченными полномочиями могут запустить программу в режиме просмотра.



Программное обеспечение АСТЕР позволяет задать имя пользователя и пароль по умолчанию отдельно для каждого рабочего места. Имя пользователя и пароль по умолчанию используются для выполнения автоматического входа в систему на рабочих местах. Таким образом исключается необходимость вводить имя пользователя и пароль перед началом работы. Настроить параметры автоматического входа в систему можно при помощи программы "Пользователи и пароли" из меню "Пуск\Программы\Управление АСТЕР".





Программа отображает список пользователей, зарегистрированных в системе, и позволяет задать имя пользователя и пароль для выбранного рабочего места. Имя пользователя можно выбрать из списка или ввести вручную в поле "Имя пользователя". Флажок "Выполнять автоматический вход в систему" управляет режимом автоматического входа на указанном рабочем месте. Установка этого флажка разрешает системе использовать заданные имя пользователя и пароль для идентификации пользователя рабочего места. Это позволяет избежать паузы в загрузке рабочего места, вызванной необходимостью вручную выполнять вход в систему. В режиме автоматического входа рабочее место будет загружаться без участия пользователя.



Для исключения ошибок (опечаток) пароль для заданного пользователя требуется указывать дважды. Сначала пароль вводится в поле "Пароль", затем в поле "Повторите пароль". Введенные пароли должны быть одинаковы. Если для входа пользователя в систему пароль не требуется, поля "Пароль" и "Повторите пароль" следует оставить пустыми. Для этого щелкните мышью в поля для ввода пароля, но не вводите никакой текст или удалите имеющийся там текст. Поля для ввода пароля доступны только при включенном режиме автоматического входа в систему.



Программа позволяет изменять параметры автоматического входа в систему только для одного заданного рабочего места. Перед тем, как перейти к настройке другого рабочего места, сделанные изменения следует сохранить нажатием кнопки "Применить". Нажатие кнопки "Отмена" не отменяет изменений, ранее сохраненных при помощи кнопки "Применить". Если программа настройки запущена на дополнительном рабочем месте, возможность выбора рабочих мест будет заблокирована: на дополнительном рабочем месте разрешается настраивать параметры автоматического входа только для дополнительного рабочего места.






3.5. Совместный доступ к данным и программам



Двухтерминальный комплекс АСТЕР предоставляет пользователям возможности, во многом аналогичные возможностям при использовании локальной сети. Одно из достоинств двухтерминальной системы - возможность совместного доступа к данным. Поскольку для двух терминалов дисковая система общая, доступ к данным, хранящимся на диске (а также на подключенных внешних дисках, дискетах, компакт-дисках), имеется у пользователей обоих терминалов. Это позволяет организовать эффективную работу с документами, базами данных и другой информацией.



На каждом рабочем месте можно запускать любые приложения, установленные на компьютере. Большинство программных продуктов нормально работает, даже если их используют два рабочих места одновременно. Вы можете использовать комплекс АСТЕР так же, как сеть из двух компьютеров, но Вам не придется устанавливать две копии каждого приложения и настраивать сервер для хранения общих данных.



Специфические для двухтерминальной среды случаи неправильной работы программ, например, невозможность запуска второго экземпляра или ошибки при работе второго экземпляра, рассматриваются службой технической поддержки компании ИБИК и не могут быть предметом обращения в службу поддержки программного продукта.






3.6. Дополнительные возможности



В двухтерминальной среде возможен запуск многопользовательских игр, предполагающих использование сетевого соединения по протоколу TCP/IP или службы DirectPlay (часть пакета Microsoft® DirectX®). Программы могут работать одновременно на разных терминалах и соединяться между собой так, как если бы они работали на отдельных компьютерах, объединенных в сеть. Наличие собственно сети (сетевой карты, физического подключения) при этом необязательно. Для запуска многопользовательской игры выберите тип соединения TCP/IP или DirectPlay и запустите игру на одном из терминалов в режиме "Ведущего" (в режиме сервера, host, server). Другой терминал может подключаться к ведущему, используя локальный IP-адрес компьютера - "127.0.0.1". Для этого игра запускается в режиме "Ведомого" (в режиме клиента, slave, client), после чего потребуется ввести сетевой адрес сервера. Укажите приведенный выше локальный IP-адрес (без кавычек) и нажмите кнопку Подключиться.



Любые другие сетевые программы, использующие схему клиент-сервер и протокол TCP/IP (в том числе программы доступа к базам данных) также могут использоваться в терминальной среде без установки сети по схеме, описанной выше для сетевых игр. Если компьютер уже подключен к сети, и программа-сервер (например, игра в режиме сервера) работает на другом компьютере, рабочие места двухтерминального комплекса, подключенного к серверу, рассматриваются как независимые сетевые клиенты. Поэтому программы-клиенты могут запускаться на терминалах и подключаться к удаленному серверу независимо друг от друга. В этом случае для установления соединения следует указывать настоящий сетевой адрес удаленного сервера.



Для организации на рабочих местах доступа в Интернет с использованием общего удаленного соединения (общего модема) на каждом рабочем месте откройте Internet Explorer, выберите пункт "Свойства обозревателя" из меню "Сервис", перейдите на закладку "Подключение" и установите переключатель настройки удаленного доступа в положение "Использовать при отсутствии подключения к сети". В дальнейшем для подключения к Интернету потребуется установить на любом рабочем месте соединение при помощи программы удаленного доступа к сети. После установления соединения оба рабочих места будут иметь доступ в Интернет. Если для доступа в Интернет используется сетевое подключение, производить специальные настройки программ не требуется.



Следует проявлять осторожность при пользовании почтовыми программами (например, Outlook Express) на рабочих местах двухтерминального комплекса. Возможная причина проблем - общая для двух терминалов папка, в которой хранятся принятые и отправленные сообщения и служебная информация, необходимая для работы электронной почты. При попытке одновременного обращения к этой папке с разных терминалов почтовая программа, получив отказ в доступе к папке (которая уже используется другим терминалом), создаст новый пустой почтовый архив в другом месте, а старая папка и хранящаяся в ней информация будут более недоступны для просмотра (но не уничтожены). Текущее расположение этой папки определяется индивидуально для каждого пользователя Windows, поэтому во избежание потерь информации рекомендуется организовать индивидуальный вход в систему на разных терминалах (завести соответствующее количество пользователей, см. п. 3.4.) и настроить почтовую программу на использование различных папок для хранения сообщений. При этом будет невозможно просматривать почтовые сообщения пользователя другого терминала. Если добавление пользователей в систему невозможно или нежелательно, следует принять организационные меры, исключающие запуск двух экземпляров почтовой программы одновременно.






3.6.1. Раздельное использование звуковых устройств



Если к компьютеру подключено более одного устройства для воспроизведения и/или записи звука, можно настроить рабочие места АСТЕР так, чтобы каждое рабочее место использовало отдельное звуковое устройство. Эта возможность позволяет дополнить рабочие места независимыми средствами воспроизведения и записи звука.



Назначение звуковых устройств рабочим местам выполняется стандартными средствами Microsoft® Windows® для настройки звуковых устройств и мультимедиа. Настройки звуковых устройств и мультимедиа сохраняются индивидуально для каждого пользователя в системе, поэтому необходимым условием раздельного использования звуковых устройств на рабочих местах АСТЕР является задействование механизма сохранения персональных настроек пользователей (см. п. 3.4.) или, другими словами, регистрация нескольких пользователей в системе и использование разных имен пользователей для входа в систему на разных рабочих местах.



Принцип раздельного использования звуковых устройств заключается в назначении разных звуковых устройств для использования по умолчанию на разных рабочих местах. Такую настройку можно выполнить при помощи элемента "Звуки и аудиоустройства" ("Звук и мультимедиа" для Windows 2000) Панели управления Windows (см. рисунок).

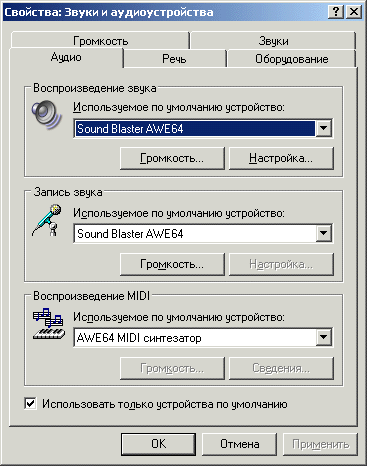

На главном рабочем месте откройте указанный элемент Панели управления, выберите закладку "Аудио" и задайте устройства по умолчанию (основные устройства для Windows 2000)  для воспроизведения/записи звука и воспроизведения MIDI, которые следует использовать на данном рабочем месте. Обязательно установите флажок "Использовать только устройства по умолчанию" ("Использовать только основные устройства" для Windows 2000). Выполните аналогичные действия на втором рабочем месте или от имени пользователя второго рабочего места. Заданная схема вывода звука будет закреплена за пользователем, производившим настройку, независимо от номера рабочего места, на котором эта настройка производилась



Если звуковые устройства предполагается использовать только на одном рабочем месте, на другом рабочем месте рекомендуется отключить звуковые оповещения событий, выбрав звуковую схему "Нет звуков" на закладке "Звуки". Эта мера, тем не менее, не запрещает программам, открыто использующим звуковые устройства (игры, медиаплейеры), выводить звук на имеющиеся звуковые устройства, даже если эти устройства используются на другом рабочем месте.






3.6.2. Назначение IP-адресов



Для правильной работы некоторых сетевых приложений (например, программ учета и регулирования трафика, некоторых сетевых игр и др.) требуется задать рабочим местам двухтерминального комплекса раздельные IP-адреса. Программное обеспечение АСТЕР выполняет функцию разделения IP-адресов, присваивая рабочим местам IP-адреса, выбранные из общего набора IP-адресов, определенных на компьютере.



Чтобы получить возможность назначить рабочим местам раздельные IP-адреса, необходимо добавить имеющейся сетевой карте (это может быть и виртуальный сетевой адаптер "замыкания на себя" или loopback) требуемое количество IP-адресов. Для этого войдите в систему с правами администратора, откройте Панель управления, выберите и откройте элемент управления Сетевые подключения и выберите Подключение по локальной сети, которому вы желаете назначить дополнительные IP-адреса.

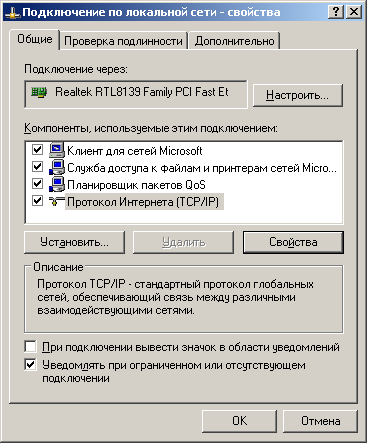

В окне свойств подключения выберите компонент "Протокол Интернета (TCP/IP)" и нажмите кнопку Свойства (см. рисунок ниже).

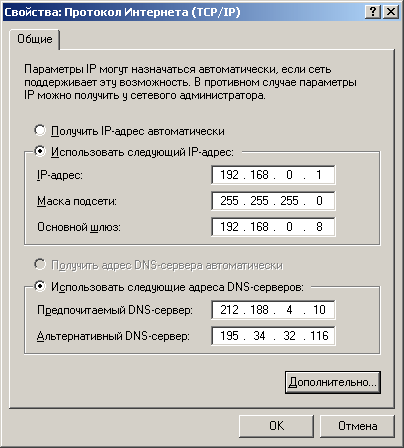

Протокол TCP/IP для выбранного сетевого подключения должен быть настроен на использование фиксированного (статического) IP-адреса (см. рисунок ниже). Для этого необходимо переключиться на опцию "Использовать следующий IP-адрес" и ввести основной IP-адрес и маску подсети для сетевого подключения.

При необходимости укажите также IP-адрес основного шлюза и IP-адреса DNS-серверов (эти адреса обычно не нужны при работе с виртуальным сетевым адаптером). Если все эти IP-адреса (в первую очередь - основной IP-адрес и маска подсети) уже были заданы вручную ранее, изменять их не требуется (нежелательно).



После завершения настройки протокола TCP/IP (заданы, по крайней мере, основной IP-адрес и маска подсети) в окне свойств протокола нажмите кнопку Дополнительно.

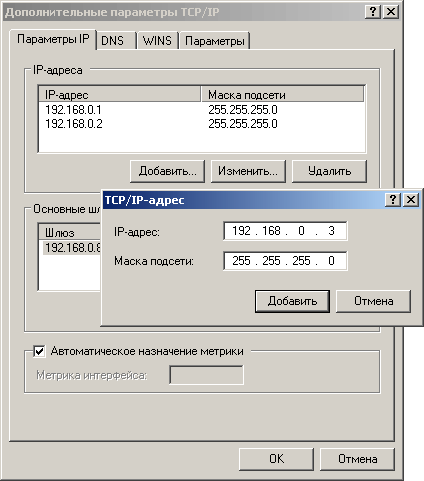

В окне дополнительных параметров TCP/IP (см. рисунок ниже) можно назначить сетевому подключению дополнительные IP-адреса. Для этого на закладке "Параметры IP" в группе "IP-адреса" нажмите кнопку Добавить и введите IP-адрес для первого (главного) рабочего места (отличающийся от основного IP-адреса, но входящий в общую с ним подсеть) и маску подсети, такую же, как для основного IP-адреса. Повторите описанные действия, добавив IP-адрес для второго рабочего места.



Таким образом, в общей сложности сетевому подключению будет назначено три IP-адреса, из которых основной (первый в списке) будет использоваться системными службами компьютера, а два дополнительных - приложениями на рабочих местах двухтерминального комплекса.





Подтвердите изменения настроек нажатием кнопки ОК на всех открытых окнах свойств сетевого подключения. При необходимости (по запросу системы) перезагрузите компьютер. Проверьте работоспособность сети (если компьютер подключен к сети). Теперь можно приступить к процедуре назначения IP-адресов рабочим местам при помощи команды IP-адреса из меню Пуск\Программы\Управление АСТЕР (см. рисунок ниже).





Введите IP-адреса, предназначенные для использования на главном и дополнительном рабочих местах, в соответствующие поля на панели настройки IP-адресов и нажмите кнопку ОК. С этого момента рабочие места будут использовать заданные раздельные IP-адреса (справедливо для всех приложений, запущенных после назначения IP-адресов). Приложения-клиенты будут посылать запросы только с заданного IP-адреса, приложения-серверы будут принимать запросы только на заданный IP-адрес, устраняется принципиальный конфликт IP-адресов при запуске двух копий программы-сервера на разных рабочих местах. Все системные службы компьютера будут по-прежнему использовать основной IP-адрес (IP-адрес по умолчанию).





ПРИМЕЧАНИЕ: cледует иметь в виду, что, если компьютер подключен к сети (в частности, к Интернету), назначение рабочим местам IP-адресов, запрещенных для использования в данной сети, приведет к полному блокированию доступа к сети с рабочих мест. Такая ситуация обычно возникает при вынужденном использовании виртуального сетевого адаптера для назначения дополнительных IP-адресов в случаях, когда компьютеру в сети выдается строго один IP-адрес (характерно для модемных подключений и подключений по "выделенной линии"). В таких случаях следует либо настроить сетевое подключение на предоставление общего доступа к сети (к Интернету) для виртуального сетевого адаптера, либо воспользоваться услугами программ- или устройств-маршрутизаторов, выполняющих перенаправление с локального IP-адреса в сеть и из сети на локальный IP-адрес.






3.6.3. Управление устройствами



Производить настройку устройств могут только пользователи с полномочиями администратора в системе. Пользователи с ограниченными полномочиями могут запустить программу в режиме просмотра.

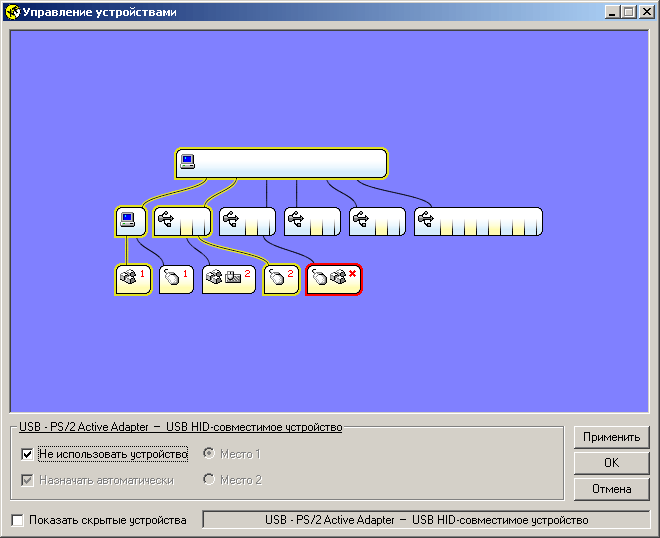

Панель управления устройствами АСТЕР позволяет вручную назначить рабочим местам выбранные клавиатуры и мыши. Необходимость в ручном назначении может возникнуть в случаях, когда неправильно срабатывает автоматическое назначение устройств, или когда требуется жестко привязать устройства к рабочим местам. Выполнить ручное назначение можно с помощью программы "Управление устройствами" из меню "Пуск\Программы\Управление АСТЕР".





Программа отображает подключенные устройства (клавиатуры и мыши) в виде блок-схемы в соответствии с расположением устройств в Диспетчере устройств системы. Для облегчения поиска нужного устройства на схеме программа также показывает активность устройств (перемещения мыши, нажатия клавиш), подсвечивая активное устройство и всю ветвь подключения желтым цветом.



С помощью программы управления устройствами можно выполнить следующие настройки:

Чтобы выбрать устройство для редактирования, щелкните левой кнопкой мыши на соответствующей пиктограмме на схеме устройств. При этом устройство будет выделено красным цветом, и станут доступными опции назначения. Выбирать для редактирования разрешается только клавиатуры и мыши. Устройства других типов, а также промежуточные звенья на схеме недоступны для редактирования.



Изменения настроек для выбранного устройства вступают в силу сразу после нажатия кнопок "OK" или "Применить". Если требуется переназначить сразу несколько устройств, необходимо сохранять настройки отдельно для каждого устройства, т.е. всегда нажимать кнопку "Применить" перед тем, как выбрать следующее устройство для редактирования.



ПРИМЕЧАНИЕ: сохраненные настройки для USB-клавиатур и USB-мышей действительны только для тех конкретных физических устройств и только для той конкретной схемы их подключения, которые использовались при выполнении настройки. Если впоследствии настроенное устройство будет переключено в другой USB-порт, или же будет заменено другим устройством (пусть даже такого же типа, пусть даже в тот же порт), настройку нужно будет повторить.






3.7. Возможные проблемы при эксплуатации комплекса и их решение



3.7.1. Если двухтерминальный комплекс АСТЕР не запускается, работает плохо (провоцирует ошибки, зависания или аварийную перезагрузку системы) или приводит к нежелательным эффектам в работе приложений или Windows, внимательно прочитайте этот раздел и следуйте предложенным инструкциям. Если устранить неполадки не удается, обратитесь в службу технической поддержки компании ИБИК. Обязательно укажите в сообщении версию программного обеспечения АСТЕР и подробные сведения о возникающих неполадках, аппаратной конфигурации компьютера и установленных программах согласно следующим пунктам.

При необходимости служба технической поддержки запросит дополнительную информацию для уточнения причин возникающих неполадок.



3.7.2. Наиболее вероятной причиной сбоев системы являются конфликты программного и аппаратного обеспечения установленных видеокарт или несовместимость отдельных видеокарт с программным обеспечением АСТЕР. Проявления таких неполадок обычно заключаются в отсутствии изображения на дополнительном мониторе, зависании или аварийной перезагрузке системы в момент загрузки второго терминала или при смене видеорежимов. При возникновении неполадок следует убедиться в стабильности работы видеодрайверов. Процедура потребует перезагрузки Windows с выключением многопользовательского режима (см. п. 3.1). После перезагрузки компьютера необходимо при помощи закладки "Параметры" ( "Настройка" для Windows 2000) панели свойств экрана (Панель управления/Экран) включить дополнительный дисплей в общий рабочий стол и несколько раз изменить разрешение и глубину цвета, чтобы убедиться в отсутствии сбоев. Это следует проделать с каждой установленной видеокартой и каждым выходом для видеокарт с двумя выходами. Также убедитесь в том, что настройки видеокарт сохраняются после перезагрузки компьютера.



Если зависание системы или аварийная перезагрузка происходят спонтанно во время работы - вероятно, некоторые функции графического ускорения для одной или нескольких используемых видеокарт не могут корректно исполняться в многомониторной конфигурации компьютера. Для выяснения причины зависания перезагрузите Windows с выключением многопользовательского режима (см. п. 3.1). После того, как компьютер загрузится, необходимо на закладке "Параметры" ("Настройка" для Windows 2000) панели свойств экрана (Панель управления/Экран) поочередно выбрать каждый из имеющихся мониторов, нажатием кнопки "Дополнительно" открыть для него панель дополнительной настройки, выбрать закладку "Диагностика" ("Устранение неполадок" для Windows 2000) и установить регулятор уровня аппаратного ускорения в позицию, показанную на рисунке и соответствующую минимальному использованию функций ускорения видеокарты.





После выполнения такой настройки для всех мониторов включите и запустите АСТЕР согласно инструкциям п. 3.1. Проверьте, устранены ли сбои в работе системы, изменилась ли их частота или характер. Пожалуйста, передайте сведения об обнаруженных ошибках и проведенных мероприятиях по их устранению в службу технической поддержки компании ИБИК (см. п. 3.7.1.).



3.7.3. Некоторые приложения могут неправильно работать или выдавать сообщение об ошибке, если запускаются одновременно на разных рабочих местах, так как используют или создают файлы данных с монопольным доступом (при этом правильно работает только первое запущенное приложение). Для того, чтобы сделать возможной полноценную работу с такими приложениями, следует настроить их на разных рабочих местах так, чтобы приложения использовали разные рабочие каталоги. Этого можно добиться созданием на каждом рабочем месте отдельной ссылки (ярлыка) на программу с такими параметрами командной строки, которые позволяют указать отдельный рабочий каталог (не все программы позволяют выполнить настройку таким способом). Можно прибегнуть к индивидуальной настройке параметров программы для каждого пользователя. В этом случае рабочие места будут автоматически использовать установленные настройки программы, соответствующие имени пользователя. Общей рекомендацией является создание для каждого пользователя индивидуального входа в систему и, соответственно, индивидуальных настроек всех используемых программ (см. п. 3.4.). Настраивать программы в системе с двумя пользователями следует поочередно на каждом рабочем месте. Если программа не позволяет изменить расположение рабочего каталога указанными способами, можно установить две копии такой программы в разные каталоги и создать на рабочих местах ярлыки для запуска программы из разных каталогов.



3.7.4. Все DOS-программы в двухтерминальной системе могут работать только в оконном режиме. Не следует запускать на рабочих местах графические приложения DOS: последствия работы таких программ в оконном режиме могут оказаться непредсказуемыми. Для запуска графических приложений DOS потребуется перезагрузка компьютера без запуска многопользовательского расширения.



3.7.5. Если после установки программного обеспечения АСТЕР Ваш компьютер работает плохо, и Вы предполагаете, что это вызвано функционированием АСТЕР, перезагрузите компьютер с отключением АСТЕР, как указано в п. 3.1. Если сбой происходит во время загрузки, и отключить АСТЕР нет возможности, перезагрузите компьютер в "Режиме защиты от сбоев" и выполните отключение АСТЕР в этом режиме. Загрузка в "Режиме защиты от сбоев" осуществляется следующим образом: после включения питания компьютера и прохождения тестов (на экран выводится текстовая таблица со сводными данными о компьютере и подается звуковой сигнал), нажмите и удерживайте в нажатом состоянии клавишу F8. На экране появится меню вариантов загрузки Windows, в котором следует выбрать "Безопасный режим". В отключенном состоянии программное обеспечение АСТЕР не загружается и не влияет на работу компьютера, поэтому, если сбои продолжаются и после отключения АСТЕР, обратитесь за консультацией к поставщику компьютера или сопутствующего программного и аппаратного обеспечения.



Проверьте компьютер на наличие компьютерных "вирусов", исправность подключенных внешних и установленных внутрь компьютера устройств, их совместимость с используемой версией операционной системы, отсутствие аппаратных конфликтов нового оборудования и системной платы компьютера, отсутствие взаимных аппаратных конфликтов для всех установленных устройств и целостность операционной системы.



3.7.6. Если при попытке включить, отключить или запустить АСТЕР выдается сообщение о непредвиденной ошибке (см. рисунок), пожалуйста, перепишите указанные в сообщении версию программного обеспечения АСТЕР (вместе с буквами; буквы на рисунке не показаны) и код состояния АСТЕР и отправьте эти сведения в службу технической поддержки компании ИБИК. При необходимости служба технической поддержки запросит дополнительную информацию для уточнения причин возникающих неполадок.





Если не удается устранить какие-либо проблемы, возникшие в ходе эксплуатации АСТЕР, обращайтесь, пожалуйста, в нашу службу технической поддержки. Мы постараемся найти решение проблемы.






4. Условия использования и гарантийные обязательства

Программное обеспечение АСТЕР надлежит использовать в строгом соответствии с данным руководством. Обновление программного обеспечения АСТЕР можно найти на веб-сайте компании ИБИК: www.ibik.ru. Производитель гарантирует безотказную работу комплекса в течение 1 года с даты продажи при условии соблюдения всех требований данного руководства. Гарантируется совместимость многопользовательского расширения АСТЕР с операционными системами Microsoft® Windows® 2000 и Microsoft® Windows® XP, а также базовым набором приложений этих операционных систем.

Авторские права на многопользовательское расширение АСТЕР принадлежат компании ООО "ИБИК" (Свидетельство об официальной регистрации программы для ЭВМ № 2007613225 выдано Российским агентством по патентам и товарным знакам (РОСПАТЕНТ) 31 июля 2007 года по заявке № 2007612922 от 17 июля 2007 года).

ООО "ИБИК" - малое инновационное предприятие, занимающееся исследованиями в области компьютерных технологий, разработкой и изготовлением компьютерного оборудования. Учреждено частными лицами в 1992 г.






5. Приложения



ПРИЛОЖЕНИЕ 1. Список видеокарт, проверенных и аналогичных проверенным компанией ИБИК на пригодность к эксплуатации в составе двухтерминального комплекса АСТЕР в среде Microsoft® Windows® XP. Соответствует результатам внутреннего тестирования на 01.03.2005. Данный список является частью Hardware Compatibility List (HCL) (список совместимого оборудования) для операционной системы Microsoft® Windows® XP. Из списка исключены устройства, не проходившие проверку, и устройства, не удовлетворяющие условиям совместимости с программным обеспечением АСТЕР.





Microsoft® Windows® XP

ATI Technologies, Inc
  ATI MOBILITY RADEON 9600
  ATI MOBILITY RADEON 9600 Series
  ATI RADEON 9600 PRO
  ATI RADEON 9600 SE
  MOBILITY RADEON
  Mobility Radeon 7500
  Mobility Radeon 8500
  Mobility Radeon 9000
  MOBILITY RADEON 9200
  Mobility Radeon 9600
  Mobility Radeon 9700
  MOBILITY RADEON 9800
  Radeon
  Radeon 7000
  Radeon 7200
  Radeon 7500
  RADEON 8500
  Radeon 8500;Radeon 7500;Radeon 7200
  Radeon 9000
  Radeon 9000 Pro
  Radeon 9200
  RADEON 9600
  Radeon 9700
  Radeon 9800
  RADEON 9800 Series
  Radeon VE
  Rage 128
  Rage 128 4X
  Rage 128 Pro
  Rage Mobility
  Rage Mobility 128
  Rage Mobility 128 4x
C.P. Technology Co., Ltd
  C.P Tech. R92 RADEON 9200
  C.P Tech. R92LE RADEON 9200
  C.P. Tech. AR2TD RADEON 8500
  C.P. Tech. RV2L RADEON 7500 [AGP]
Celestica Corp
  Celestica Gold Edition RADEON™ 9800Pro 256MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 7000 32MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 7000 64MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9200 256MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9200SE 128MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9200SE 128MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9200SE 64MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9600SE 128MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9600SE 128MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9600XT 128MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9600XT 256MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9800Pro 128MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9800XT 256MB with VGA, DVI and Video Out
eVGA.com Corp
  e-GeForce FX 5200, Low Profile, PCI, 128MB, DVI + TV
  e-GeForce FX 5600 Personal Cinema, AGP 8X, 256 MB, DVI + VGA + TV + NTSC Tuner
Intel Corporation
  Intel 82810 DC-100
  Intel 82810E
  Intel 82810L
  Intel 82815
  Intel 82815, Intel 82815E, Intel 82815G, Intel 82815EG, Intel 810E, Intel 810E2, Intel 810 DC10..
  Intel 82815EM
  Intel 82830 M, Intel 82830 MG
  Intel 82830M Graphics Chipset
  Intel 82830MG Graphics Chipset
  Intel 82845G, Intel 82845GL
  Intel 82845G, Intel 82845GL, Intel 82830 M, Intel 82830 MG
  Intel 82845G, Intel82845GL, Intel82830M, Intel82830MG
  Intel 82915G
JACE TECH INC.
  jace-tech inc,radeon 9200
Matrox Graphics Inc.
  Matrox G200 MMS DVI (Dual)
  Matrox G200 MMS DVI (Dual) NTSC
  Matrox MGA G200 AGP
  Matrox Millennium G200
  Matrox Millennium G200 AGP
  Matrox Millennium G200 LE AGP
  Matrox Millennium G200 PCI
  Matrox Millennium G250 AGP
  Matrox Millennium G250 LE AGP
  Matrox Millennium G450
  Matrox Millennium G450 DualHead
  Matrox Millennium G450 DualHead DVI
  Matrox Millennium G450 DualHead DVI PCI
  Matrox Millennium G450 DualHead LE
  Matrox Millennium G450 DualHead LX
  Matrox Millennium G450 DualHead PCI
  Matrox Millennium G450 DVI
  Matrox Millennium G450 Low Profile
  Matrox Millennium G450 Multi-Monitor
  Matrox Millennium G450 SingleHead LX
  Matrox Millennium G550
  Matrox Millennium G550 32MB
  Matrox Millennium G550 Dual DVI 32MB
  Matrox Millennium G550 DualHead DVI
  Matrox Mystique G200 AGP
  Millennium G200
  Millennium G400 Dual Head MAX 32MB SGRAM ATX rev 906
  Millennium G450
  Millennium G450 16MB DualHead
  Millennium G450 32MB DualHead
  Millennium G450 DualHead
  Millennium G450 DualHead 16MB
  Millennium G450 DualHead 16MB PCI
  Millennium G450 DualHead 32MB
  Millennium G550
  Millennium G550 32MB DDR DVI rev 7071
  Millennium G550 Dual DVI
Microsoft Corporation
  NVIDIA GeForce FX 5950 Ultra
Nvidia Corporation
  ASUS V9520 GeForce FX 5200
  Gainward GeForce FX 5600 128MB
  Gainward GeForce FX 5600 256MB
  GeForce FX 5200
  Geforce FX 5700LE
  GeForce FX 5900 Ultra
  GeForce FX5200
  GeForce FX5200, MS-8911
  GeForce2 Go
  GeForce2 Go 200
  GeForce2 MX
  GeForce4 420 Go
  GeForce4 MX 440
  Geforce4 MX440 with AGP8X
  GeForce4 Ti4200
  GeForce4 Ti4200-8X
  MSI FX5200-TDR128(MS-8907)
  MSI FX5200-VTD128 (MS-8919)
  MSI FX5200U-TD128 (MS-8923)
  MSI FX5600-TD128
  MSI FX5600-TD128 (MS-8912)
  MSI FX5600-VTDR128(MS-8912)
  MSI Ti4200-VTD8X(MS-8894)
  NVIDIA GeForce 256
  NVIDIA GeForce 256 Plus
  NVIDIA GeForce 4 440 Go
  NVIDIA GeForce DDR
  Nvidia Geforce FX 5200
  Nvidia Geforce FX 5600
  NVIDIA GeForce FX 5600 Ultra
  Nvidia Geforce FX 5700
  NVIDIA GeForce FX 5800 Ultra
  NVIDIA GeForce FX 5900 Ultra
  Nvidia Geforce FX 5900Ultra
  Nvidia Geforce FX 5950 Ultra
  Nvidia Geforce FX 5950Ultra
  NVIDIA GeForce FX Go 5600
  NVIDIA GeForce FX Go5600
  NVIDIA GeForce FX Go5700
  NVIDIA GeForce FX5600 XT
  Nvidia Geforce FX5950 Ultra
  Nvidia Geforce FX5950Ultra
  NVIDIA GeForce2 Go
  NVIDIA GeForce2 Go(Dell)
  NVIDIA GeForce2 Go(Toshiba)
  NVIDIA GeForce2 GTS
  NVIDIA GeForce2 GTS/GeForce2 Pro
  NVIDIA GeForce2 Integrated GPU
  NVIDIA GeForce2 Intergrated GPU
  NVIDIA GeForce2 MX
  NVIDIA GeForce2 MX 100/200
  NVIDIA GeForce2 MX 200
  NVIDIA GeForce2 MX 400
  NVIDIA GeForce2 MX/MX 400
  NVIDIA GeForce2 MX200
  NVIDIA GeForce2 MX400
  NVIDIA GeForce2 Pro
  NVIDIA GeForce2 Ti
  NVIDIA GeForce2 Ti 200
  NVIDIA GeForce2 Ultra
  NVIDIA GeForce2MX
  NVIDIA GeForce3
  NVIDIA GeForce3 Ti
  NVIDIA GeForce3 Ti 200
  NVIDIA GeForce3 Ti 500
  NVIDIA GeForce3 Ti-500
  NVIDIA GeForce3 Ti200
  NVIDIA GeForce3 Ti500
  NVIDIA GeForce4
  NVIDIA GeForce4 420 Go
  NVIDIA GeForce4 420 Go 32M
  NVIDIA GeForce4 420 Go 64M
  NVIDIA GeForce4 420Go 32M
  NVIDIA GeForce4 440
  NVIDIA GeForce4 440 Go
  NVIDIA GeForce4 440 Go 64M
  NVIDIA GeForce4 440 Go64M
  NVIDIA GeForce4 460 Go
  NVIDIA GeForce4 488 Go
  NVIDIA GeForce4 500 Go GL
  NVIDIA GeForce4 MX 4000
  NVIDIA GeForce4 MX 420
  NVIDIA GeForce4 MX 440
  NVIDIA GeForce4 MX 440 with AGP8X
  NVIDIA GeForce4 MX 460
  NVIDIA GeForce4 MX Integrated GPU
  NVIDIA GeForce4 MX420
  NVIDIA GeForce4 MX440
  NVIDIA GeForce4 MX440 with AGP8X
  NVIDIA GeForce4 Ti 4200
  NVIDIA GeForce4 Ti 4400
  NVIDIA GeForce4 Ti 4600
  NVIDIA GeForce4 Ti4200
  NVIDIA GeForce4 Ti4200 with AGP8X
  NVIDIA GeForce4 Ti4600
  NVIDIA GeForce4MX Integrated GPU
  Nvidia GeforceFX 5950 Ultra
  NVIDIA RIVA TNT2
  NVIDIA RIVA TNT2 Model 64
  NVIDIA RIVA TNT2 Model 64 Pro
  NVIDIA RIVA TNT2 Model 64/Model 64 Pro
  NVIDIA RIVA TNT2 Nodel 64
  NVIDIA RIVA TNT2 Pro
  NVIDIA RIVA TNT2 Ultra
  NVIDIA RIVA TNT2/TNT2 Pro
  NVIDIA TNT2
  NVIDIA TNT2 M64
  RIVA TNT2 M64
  RIVA TNT2 Pro
  Samsung GeForce2 MX, CRT Only
  SigmaCom TNT2 Pro
  Sparkle 71M4SE GeForce4 MX440SE
  Sparkle 7200T2 GeForce4 Ti 4200
PALIT MICROSYSTEMS,INC.
  PALIT ATI RADEON 7000 SERIES
  PALIT ATI RADEON 7200 SERIES
  PALIT ATI RADEON 7500 SERIES
  PALIT ATI RADEON 8500 SERIES
  PALIT ATI RADEON 9000 SERIES
  PALIT ATI RADEON 9100 SERIES
  PALIT ATI RADEON 9200 SERIES
  PALIT ATI RADEON 9250
  PALIT ATI RADEON 9500
  PALIT ATI RADEON 9500 PRO / 9700
  PALIT ATI RADEON 9550
  PALIT ATI RADEON 9600 SERIES
  PALIT ATI RADEON 9700 PRO
  PALIT ATI RADEON 9800
  PALIT ATI RADEON 9800 PRO
  PALIT ATI RADEON 9800 SERIES
  PALIT ATI RADEON 9800 XT
PC Partner Limited
  PC Partner Radeon 7000
  PC Partner Radeon 7000 - 107
  PC Partner Radeon 7000 - 108
  PC Partner Radeon 7000 - 112
  PC Partner Radeon 7000 - 118
  PC Partner Radeon 7000 - 141
  PC Partner Radeon 7000 DVI/TVO PC28
  PC Partner Radeon 7000/7200/7500/8500
  PC Partner Radeon 7500
  PC Partner Radeon 7500 - 146
  PC Partner Radeon 7500 - 161
  PC Partner Radeon 7500 - 166
  PC Partner Radeon 7500 LE
  PC Partner Radeon 7500 LE - 147
  PC Partner Radeon 7500 LE - 161
  PC Partner Radeon 7500 LE - 177
  PC Partner Radeon 7500 LE - 184
  PC Partner Radeon 7500 LE - 186
  PC Partner Radeon 7500 LE SDR
  PC Partner Radeon 7500 VIVO - 172
  PC Partner Radeon 7500 VIVO - 173
  PC Partner Radeon 8500
  PC Partner Radeon 8500 - 149
  PC Partner Radeon 8500 LE - 149
  PC Partner Radeon 8500 LE - 168
  PC Partner Radeon 8500 LE VIVO - 149
  PC Partner Radeon 8500 LE VIVO - 167
  PC Partner Radeon 8500 LE VIVO - 171
  PC Partner Radeon 8500 VIVO - 149
  PC Partner Radeon 8500 VIVO - 191
  PC Partner Radeon 9000 - 176
  PC Partner Radeon 9000 - 192
  PC Partner Radeon 9000 - 194
  PC Partner Radeon 9000 - 197
  PC Partner Radeon 9100 - 149 [AGP]
  PC Partner Radeon 9100 - 168 [AGP]
  PC Partner Radeon 9200 LE - C11
  PC Partner Radeon 9200 LE - C13
  PC Partner Radeon 9200 LE - C13 (VIVO)
  PC Partner Radeon 9200 LE - C18
  PC Partner Radeon 9200 LE - C25
  PC Partner Radeon 9200 PC11
  PC Partner Radeon 9200 PC12 VIVO
  PC Partner Radeon 9200 PC13
  PC Partner Radeon 9200 PC13 VIVO
  PC Partner Radeon 9200 PC18
  PC Partner Radeon 9200 PC18 VIVO
  PC Partner Radeon 9200 SE - C11
  PC Partner Radeon 9200 SE - C13
  PC Partner Radeon 9200 SE - C18
  PC Partner Radeon 9200 SE - C26
  PC Partner Radeon 9200 SE - C30
  PC Partner Radeon 9200 SE PC25 PCI
  PC Partner Radeon 9200 SE PC26
  PC Partner Radeon 9200 SE PC30 PCI
  PC Partner Radeon 9200 SE PC36
  PC Partner Radeon 9200 series
  PC Partner Radeon 9250 series
  PC Partner Radeon 9500 - C07
  PC Partner Radeon 9500 VIVO - C07
  PC Partner Radeon 9550 - C20
  PC Partner Radeon 9550 - C20 (VIVO)
  PC Partner Radeon 9550 - C24
  PC Partner Radeon 9550 - C33
  PC Partner Radeon 9550 - C37
  PC Partner Radeon 9550 - C40
  PC Partner Radeon 9550 series
  PC Partner Radeon 9600 LE - C20
  PC Partner Radeon 9600 LE - C20 (VIVO)
  PC Partner Radeon 9600 LE - C33
  PC Partner Radeon 9600 LE - C40
  PC Partner Radeon 9600 PC20
  PC Partner Radeon 9600 PC20 VIVO
  PC Partner Radeon 9600 PC23 VIVO
  PC Partner Radeon 9600 PC31 DUAL DVI
  PC Partner Radeon 9600 PRO - C19
  PC Partner Radeon 9600 PRO - C19 (VIVO)
  PC Partner Radeon 9600 Pro PC19
  PC Partner Radeon 9600 Pro PC19 VIVO
  PC Partner Radeon 9600 PRO PC29
  PC Partner Radeon 9600 PRO PC29 VIVO
  PC Partner Radeon 9600 PRO PC39
  PC Partner Radeon 9600 PRO PC39 VIVO
  PC Partner Radeon 9600 SE - C20
  PC Partner Radeon 9600 SE - C24
  PC Partner Radeon 9600 SE - C37
  PC Partner Radeon 9600 SE PC20
  PC Partner Radeon 9600 SE PC20 VIVO
  PC Partner Radeon 9600 SE PC24
  PC Partner Radeon 9600 SE PC32
  PC Partner Radeon 9600 SE PC34 DUAL DVI
  PC Partner Radeon 9600 SE PC37
  PC Partner Radeon 9600 series
  PC Partner Radeon 9600 XT - C19
  PC Partner Radeon 9600 XT - C19 (VIVO)
  PC Partner Radeon 9600 XT PC19
  PC Partner Radeon 9600 XT PC19 VIVO
  PC Partner Radeon 9600 XT PC29
  PC Partner Radeon 9600 XT PC29 VIVO
  PC Partner Radeon 9700
  PC Partner Radeon 9700 - C00
  PC Partner Radeon 9700 VIVO - C00
  PC Partner Radeon 9800 PC00 VIVO
  PC Partner Radeon 9800 Pro PC21
  PC Partner Radeon 9800 Pro PC21 VIVO
  PC Partner Radeon 9800 series
  PC Partner Radeon 9800 XT PC38
  PC Partner Radeon 9800 XT PC38 VIVO
  PC Partner Rage 128 Pro - 106
  PC Partner Rage 128 Pro - 106 /TV
  PC Partner Rage 128 Pro/Ultra
  PC Partner Rage 128 Ultra - 106
  PC Partner Rage 128 Ultra - 106 /TV
  PC Partner Rage 128 Ultra -106
  PC Partner Rage 128 Ultra -106 /TV
Sapphire Technology Limited
  Radeon 7000 - 107
  Radeon 7000 - 108
  Radeon 7000 - 112
  Radeon 7000 - 118
  Radeon 7000 - 141
  Radeon 7000 DVI/TVO PC28
  Radeon 7500 - 146
  Radeon 7500 - 161
  Radeon 7500 - 166
  Radeon 7500 LE - 147
  Radeon 7500 LE - 161
  Radeon 7500 LE - 177
  Radeon 7500 LE - 184
  Radeon 7500 LE - 186
  Radeon 7500 VIVO - 172
  Radeon 7500 VIVO - 173
  Radeon 8500 - 149
  Radeon 8500 LE - 149
  Radeon 8500 LE - 168
  Radeon 8500 LE VIVO - 149
  Radeon 8500 LE VIVO - 167
  Radeon 8500 LE VIVO - 171
  Radeon 8500 VIVO - 149
  Radeon 8500 VIVO - 191
  Radeon 9000 - 176
  Radeon 9000 - 192
  Radeon 9000 - 194
  Radeon 9000 - 197
  Radeon 9100 - 149
  Radeon 9100 - 168
  Radeon 9200 PC11
  Radeon 9200 PC12 VIVO
  Radeon 9200 PC13
  Radeon 9200 PC13 VIVO
  Radeon 9200 PC18
  Radeon 9200 PC18 VIVO
  Radeon 9500 - C07
  Radeon 9500 VIVO - C07
  Radeon 9600 PC20
  Radeon 9600 PC20 VIVO
  Radeon 9600 PC23 VIVO
  Radeon 9600 Pro PC19
  Radeon 9600 Pro PC19 VIVO
  Radeon 9700
  Radeon 9700 - C00
  Radeon 9700 VIVO - C00
  Radeon 9800 PC00 VIVO
  Radeon 9800 Pro PC21
  Radeon 9800 Pro PC21 VIVO
  Rage 128 Pro - 106
  Rage 128 Pro - 106 /TV
  Rage 128 Ultra - 106
  Rage 128 Ultra - 106 /TV
  Sapphire Radeon 9200 LE - C11
  Sapphire Radeon 9200 LE - C13
  Sapphire Radeon 9200 LE - C13 (VIVO)
  Sapphire Radeon 9200 LE - C18
  Sapphire Radeon 9200 LE - C25
  Sapphire Radeon 9200 SE - C11
  Sapphire Radeon 9200 SE - C13
  Sapphire Radeon 9200 SE - C18
  Sapphire Radeon 9200 SE - C26
  Sapphire Radeon 9200 SE - C30
  Sapphire Radeon 9200 series
  Sapphire Radeon 9250 series
  Sapphire Radeon 9550 - C20
  Sapphire Radeon 9550 - C20 (VIVO)
  Sapphire Radeon 9550 - C24
  Sapphire Radeon 9550 - C33
  Sapphire Radeon 9550 - C37
  Sapphire Radeon 9550 - C40
  Sapphire Radeon 9550 series
  Sapphire Radeon 9600 LE - C20
  Sapphire Radeon 9600 LE - C20 (VIVO)
  Sapphire Radeon 9600 LE - C33
  Sapphire Radeon 9600 LE - C40
  Sapphire Radeon 9600 PRO - C19
  Sapphire Radeon 9600 PRO - C19 (VIVO)
  Sapphire Radeon 9600 SE - C20
  Sapphire Radeon 9600 SE - C24
  Sapphire Radeon 9600 SE - C37
  Sapphire Radeon 9600 series
  Sapphire Radeon 9600 XT - C19
  Sapphire Radeon 9600 XT - C19 (VIVO)
  Sapphire Radeon 9800 series
Silicon Integrated Systems Corp.
  SiS 300/305
  SiS 315/315E
  SiS 315_315E
  SiS 630/730
  SiS 650/651/740/661FX/741/760 series
  SiS 650/651/M650/740
  SiS 650_651_M650_740
  SiS 650_651_M650_M652_740
  SiS 651_661FX_741_760_760GX_M661FX_M661MX_M741_M760_M760GX
  SiS 651_661FX_741_760_M661FX_M661MX_M741_M760
  SiS 661FX_760_741_M661FX_M760_M741
  SiS Compatible VGA
  SiS630
TOSHIBA CORPORATION
  Intel (R) 82852/82855 GM/GME Graphics Controller display driver
  Intel(R) 82852/82855 GM/GME Graphics Controller
  Intel(R) 82852/82855 GM/GME Graphics Controller Display Driver
  NVIDIA GeForce FX Go5200
  NVIDIA GeForce FX Go5200 32M/64M
  nVidia GeForce FX Go5200 Display Driver
  NVIDIA GeForce FX Go5600 Display driver





ПРИЛОЖЕНИЕ 2. Список видеокарт, проверенных и аналогичных проверенным компанией ИБИК на пригодность к эксплуатации в составе двухтерминального комплекса АСТЕР в среде Microsoft® Windows® 2000. Соответствует результатам внутреннего тестирования на 01.03.2005. Данный список является частью Hardware Compatibility List (HCL) (список совместимого оборудования) для операционной системы Microsoft® Windows® 2000. Из списка исключены устройства, не проходившие проверку, и устройства, не удовлетворяющие условиям совместимости с программным обеспечением АСТЕР.





Microsoft® Windows® 2000

ATI Technologies Inc.
  ATI Rage 128 4X AGP 2X
  ATI Rage 128 4X AGP 4X
  ATI Rage 128 4X PCI
  ATI Rage 128 GL AGP
  ATI Rage 128 GL PCI
  ATI Rage 128 VR AGP
  ATI Rage 128 VR PCI
ATI Technologies, Inc
  ATI MOBILITY RADEON 9600
  ATI MOBILITY RADEON 9600 Series
  ATI RADEON 9600 PRO
  ATI RADEON 9600 SE
  MOBILITY RADEON
  Mobility Radeon 7500
  Mobility Radeon 8500
  Mobility Radeon 9000
  MOBILITY RADEON 9200
  Mobility Radeon 9600
  Mobility Radeon 9700
  MOBILITY RADEON 9800
  Radeon
  Radeon 7000
  Radeon 7200
  Radeon 7500
  RADEON 8500
  Radeon 8500;Radeon 7500;Radeon 7200
  Radeon 9000
  Radeon 9000 Pro
  Radeon 9200
  RADEON 9600
  Radeon 9700
  Radeon 9800
  RADEON 9800 Series
  Radeon VE
  Rage 128
  Rage 128 4X
  Rage 128 Pro
  Rage Mobility
  Rage Mobility 128
  Rage Mobility 128 4x
ATI Technologies, Inc.
  ATI -264VT2 PCI
  ATI -264VT3 PCI
  ATI -264VT4 PCI
  ATI 3D RAGE II + PCI
  ATI 3D RAGE II PCI
  ATI 3D RAGE IIC AGP
  ATI 3D RAGE IIC PCI
  ATI 3D RAGE LT PCI
  ATI 3D RAGE LT PRO AGP
  ATI 3D RAGE LT PRO AGP 2X
  ATI 3D RAGE LT PRO PCI
  ATI 3D RAGE PCI
  ATI 3D RAGE PRO AGP
  ATI 3D RAGE PRO AGP 2X
  ATI 3D RAGE PRO PCI
  ATI Mach32 AX - PCI
  ATI Mach64 CT - PCI
  ATI Mach64 CX - PCI
  ATI Mach64 ET - PCI
  ATI Mach64 GX - PCI
  ATI Mach64 LT - PCI
  ATI Mach64 VT - PCI
  ATI RAGE 128 4X AGP 2X
  ATI RAGE 128 4X AGP 4X
  ATI RAGE 128 4X PCI
  ATI RAGE 128 GL AGP
  ATI RAGE 128 GL PCI
  ATI RAGE 128 VR AGP
  ATI RAGE 128 VR PCI
  ATI RAGE L Mobility AGP 2X
  ATI RAGE L Mobility PCI
  ATI RAGE LT PRO AGP 2X
  ATI RAGE MOBILITY-M AGP, 216M0SASA27
  ATI Rage Mobility-M AGP2X
  ATI Rage Mobility-M1 AGP
  ATI RAGE MOBILITY-M1 AGP, 216M1SASA27
  ATI RAGE MOBILITY-M1 PCI
  ATI RAGE XC AGP 2X
  ATI RAGE XC PCI
  ATI RAGE XC PCI - 66
  ATI RAGE XL AGP 2X
  ATI RAGE XL PCI
  ATI RAGE XL PCI - 66
  Radeon
  Radeon 7500
  Radeon 7500 DDR
  Radeon 7500 DDR PAL (AGP)
  Radeon AGP 32 M
  Radeon AGP 32MB DDR board
  Radeon DDR
  Radeon DDR (AGP)
  Radeon DDR VIVO (AGP)
  Radeon LE (AGP)
  Radeon PCI
  Radeon VE
  Radeon VE (DDR)
  Radeon VE 32M SDR
  Radeon VE 32M SDR (AGP)
  Radeon VE DDR
  Radeon VE LP
  Radeon VIVO (AGP)
  Rage 128
  Rage 128 (Rage 128 VR)
  Rage 128 (Rage Fury)
  Rage 128 (XPERT 128)
  Rage 128 4x
  Rage 128 4x (Rage 128 GL 4X)
  Rage 128 4X (Xpert 2000)
  Rage 128 GL
  Rage 128 GL (Xpert 128)
  Rage 128 GL (Xpert 99)
  Rage 128 GL (Emonster-500A)
  Rage 128 GL (EMonstor-500A)
  Rage 128 GL (Florida-128VR))
  Rage 128 GL (Magnum)
  Rage 128 GL (Rage 128 VR)
  Rage 128 GL (RAGE FURY PRO)
  RAGE 128 GL (Rage Fury)
  Rage 128 GL (Rage Magnum)
  Rage 128 GL (XPERT 128)
  Rage 128 GL (Xpert 2000 PRO)
  Rage 128 GL (XPERT 2000)
  Rage 128 GL (Xpert 99)
  Rage 128 GL (Xpert)
  RAGE 128 GL 4
  RAGE 128 GL 4X
  RAGE 128 GL 4X (Xpert 2000 4X TV (PAL))
  RAGE 128 GL 4X (XPERT 2000)
  RAGE 128 GL 4X (XPERT 99)
  RAGE 128 GL AGP 4X (Rage 128 GL 4X)
  RAGE 128 GL AGP 4X (XPERT 2000)
  RAGE 128 GL AGP 4X (XPERT 99)
  Rage 128 GL PCI (Xpert 128)
  Rage 128 GL Pro
  RAGE 128 GL PRO (RAGE FURY PRO)
  Rage 128 GL Pro (AGP)
  Rage 128 GL Pro (Fury Pro 32M SD)
  Rage 128 GL Pro (Rage 128 PRO 4XL)
  RAGE 128 GL PRO (RAGE 128 PRO)
  RAGE 128 GL PRO (RAGE FURY PRO)
  RAGE 128 GL PRO (RAGE FURY PRO/XPERT 2000 PRO)
  Rage 128 GL Pro (Rage FuryL Pro)
  Rage 128 GL PRO (Rage128 PRO 4XL)
  RAGE 128 GL PRO (XPERT 2000 PRO)
  Rage 128 GL Pro (Xpert 2000)
  Rage 128 GL Pro AGP
  RAGE 128 PRO
  Rage 128 Pro (Rage 128 GL Pro)
  Rage 128 Pro (Rage 128 Pro 4XL)
  Rage 128 Pro (Rage 128 Pro GL)
  Rage 128 Pro (Xpert 2000 Pro)
  Rage 128 Pro 4XL
  RAGE 128 PRO 4XL (AGP)
  RAGE 128 PRO 4XL AGP
  Rage 128 Pro GL
  Rage 128 Pro GL (Rage 128 Pro 4XL)
  Rage 128 Pro GL (Xpert 2000 Pro)
  Rage 128 Ultra
  Rage 128 Ultra 4XL (AGP)
  Rage 128 Ultra AGP
  Rage 128 Ultra GL 4x
  Rage 128 Ultra GL 4X (AGP)
  RAGE 128 VR
  RAGE 128 VR 8MB
  Rage 128 VR (AGP)
  Rage 128 VR (Rage 128 VR 2X)
  Rage 128 VR (RAGE 128 VR A22)
  rage 128 VR (Xpert 2000)
  Rage 128 VR (XPERT 99)
  Rage 128 VR 2X
  Rage 128 VR AGP 4x
  RAGE 128 VR PRO (RAGE 128 PRO 4XL)
  Rage 128 VR Pro (Rage 128 VR Pro AGP 4X)
  RAGE 128GL 16MB
  Rage 128GL Pro (Xpert 2000)
  Rage 6 (Radeon)
C.P. Technology Co., Ltd
  C.P Tech XF97 RADEON 9700
  C.P Tech. R92 RADEON 9200
  C.P Tech. R92LE RADEON 9200
  C.P Tech. RV2E RADEON 7500
  C.P. Tech. AR2TD RADEON 8500
  C.P. Tech. RV2L RADEON 7500 [AGP]
C.P. Technology Co., Ltd.
  C.P.Tech. CGTS2 GeForce2 PRO
Celestica Corp
  Celestica Gold Edition RADEON™ 9800Pro 256MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 7000 32MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 7000 64MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9200 256MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9200SE 128MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9200SE 128MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9200SE 64MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9600SE 128MB with VGA and Video Out
  Celestica Gold Edition RADEON™ 9600SE 128MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9600XT 128MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9600XT 256MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9800Pro 128MB with VGA, DVI and Video Out
  Celestica Gold Edition RADEON™ 9800XT 256MB with VGA, DVI and Video Out
Intel Corporation
  Intel (R) 810 DC100 (Intel (R) 82810 DC-100)
  Intel (R) 810E (Intel (R) 82810E)
  Intel (R) 810L (Intel (R) 82810)
  Intel 810 DC-100
  Intel 810 DC100
  Intel 810 DC100 (Intel 82810 DC-100)
  Intel 810E
  Intel 810E ( Intel 82810E)
  Intel 810E (Intel 82810E)
  Intel 810E (Intel® 82810E)
  Intel 810L
  Intel 810L (Intel ® 82810)
  Intel 810L (Intel 82180)
  Intel 810L (Intel 82810)
  Intel 810L (Intel® 82810)
  Intel 815EM
  Intel 82810 DC-100
  Intel 82810E
  Intel 82810L
  Intel 82815
  Intel 82815 (Intel 82815)
  Intel 82815 EM
  Intel 82815, Intel 82815E, Intel 82815G, Intel 82815EG, Intel 810E, Intel 810E2, Intel 810 DC10..
  Intel 82815EM
  Intel 82830 M, Intel 82830 MG
  Intel 82830M Graphics Chipset
  Intel 82830MG Graphics Chipset
  Intel 82845G, Intel 82845GL
  Intel 82845G, Intel 82845GL, Intel 82830 M, Intel 82830 MG
  Intel 82845G, Intel82845GL, Intel82830M, Intel82830MG
  Intel 82915G
  Intel DC100 (Intel 82810 DC-100)
Leadtek Research Inc.
  WinFast GeForce2 MX 64
Matrox
  Marvel G200 AGP
  Marvel G200 PCI
  MGA-G200 AGP
  Millennium G200 8MB SDRAM ATX rev 856
  Millennium G200 8MB SDRAM NLX rev 872
  Millennium G200 8MB SGRAM ATX rev 871
  Millennium G200 8MB SGRAM NLX rev 873
  Millennium G200 8MB SGRAM NLX rev 888
  Millennium G200 AGP
  Millennium G200 SD AGP
  Millennium G200 SD ATX rev 870
  Millennium G200 SD PCI
  Millennium G200 SG AGP
  Millennium G200 SG LE AGP
  Millennium G250 AGP
  Millennium G250 LE AGP
  Millennium G250 SG NLX rev 873
  Mystique G200 AGP
  Mystique G200 SD AGP
  Mystique G200 Video AGP
  Mystique PCI
Matrox Graphics Inc.
  Dual G200 DVI
  Dual G200 DVI NTSC
  Matrox G200 MMS DVI (Dual)
  Matrox G200 MMS DVI (Dual) NTSC
  Matrox MGA G200 AGP
  Matrox Millenium G400 (Millenium G400 32MB SDRAM NLX rev 846)
  Matrox Millenium G450 Dual Head
  Matrox Millenium G450 Dual Head (Millenium G450 32MB DDR DualHead HD15 & HD15 rev 975)
  Matrox Millenium G450 Dual Head LE (Millenium G450 32MB SDR DualHead HD15 & HD15 rev 981)
  Matrox Millenium G450 Dual Head PCI
  Matrox Millenium G450 Dual Head PCI (Millenium G450 16MB DDR DualHead HD15 PCI rev 7003)
  Matrox Millennium G200
  Matrox Millennium G200 AGP
  Matrox Millennium G200 LE AGP
  Matrox Millennium G200 PCI
  Matrox Millennium G250 AGP
  Matrox Millennium G250 LE AGP
  Matrox Millennium G400
  Matrox Millennium G400 Dual Head MAX
  Matrox Millennium G400 Dual Head MAX (Millennium G400 Dual Head MAX 32MB SGRAM ATX rev 906)
  Matrox Millennium G450
  Matrox Millennium G450 Dual Head
  Matrox Millennium G450 Dual Head (Millennium G450 32MB DDR DualHead HD15 & HD15 rev 975)
  Matrox Millennium G450 Dual Head LE
  Matrox Millennium G450 Dual Head PCI
  Matrox Millennium G450 DualHead
  Matrox Millennium G450 DualHead DVI
  Matrox Millennium G450 DualHead DVI PCI
  Matrox Millennium G450 DualHead LE
  Matrox Millennium G450 DualHead LX
  Matrox Millennium G450 DualHead PCI
  Matrox Millennium G450 DVI
  Matrox Millennium G450 Low Profile
  Matrox Millennium G450 Multi-Monitor
  Matrox Millennium G450 SingleHead LX
  Matrox Millennium G550
  Matrox Millennium G550 32MB
  Matrox Millennium G550 Dual DVI 32MB
  Matrox Millennium G550 DualHead DVI
  Milennium G200 8MB SDRAM ATX rev 856
  Millenium G200 8MB SDRAM ATX rev 856
  Millenium G200 8MB SDRAM NLX rev 872
  Millenium G200 8MB SGRAM ATX rev 871
  Millenium G200 8MB SGRAM NLX rev 873
  Millenium G200 8NM SGRAM NLS rev 888
  Millenium G200 LE NLX rev 872
  Millenium G400 (Millenium G400 16MB SD)
  Millenium G400 (Millenium G400 16MB SDRAM NLX)
  Millenium G400 (PC99 Millennium G400 16MB SDRAM NLX rev 846)
  Millenium G400 16 MB SDRAM NLX rev 846
  Millenium G400 Dual Head (Millenium G400 Dual Head MAX 32MB SGRAM rev 906)
  Millenium G450 16MB DDR DualHead HD15 & HD15 rev 971
  Millenium G450 16MB SDR DualHead HD15 & HD15 rev 981
  Millenium G450 32MB SDR DualHead HD15 & HD15 rev 981
  Millennium G200
  Millennium G200 (Millennium G200 16MB SDRAM ATX rev 870)
  Millennium G200 (Millennium G200 8MB SD PCI rev 844)
  Millennium G200 (Millennium G200 SD ATX rev 870)
  Millennium G200 (Millennium G200 SD PCI rev 844)
  Millennium G200 8MB SDRAM ATX rev 856
  Millennium G200 8MB SDRAM NLX rev 872
  Millennium G200 8MB SGRAM ATX rev 871
  Millennium G200 8MB SGRAM NLX rev 873
  Millennium G200 8MB SGRAM NLX rev 888
  Millennium G200 AGP
  Millennium G200 PCI
  Millennium G200 SD ATX rev 870
  Millennium G200 SD PCI rev 844
  Millennium G250 (Millennium G250 8MB SG NLX rev 873)
  Millennium G250 (Millennium G250 SG NLX rev 873)
  Millennium G250 AGP
  Millennium G250 AGP(Millennium G250 SG NLX rev 873)
  Millennium G250 SG NLX rev 873
  Millennium G400 (Millennium G400 16MB SGRAM NLX rev 891)
  Millennium G400 (Millennium G400 32MB SGRAM NLX rev 891)
  Millennium G400 (Millennium G400 Dual Head 16MB SGRAM ATX rev 906)
  Millennium G400 (Millennium G400 Dual Head 32MB SGRAM ATX rev 906)
  Millennium G400 (Millennium G400 Dual Head MAX 32MB SGRAM ATX rev 906)
  Millennium G400 16 MB SDRAM NLX rev 846
  Millennium G400 16MB SGRAM NLX rev 891
  Millennium G400 32MB SDRAM NLX rev 846
  Millennium G400 32MB SGRAM NLX rev 891
  Millennium G400 Dual Head 16MB SGRAM ATX rev 906
  Millennium G400 Dual Head 32MB SGRAM ATX rev 906
  Millennium G400 Dual Head Max
  Millennium G400 Dual Head MAX (32MB SGRAM rev906)
  Millennium G400 Dual Head MAX 32MB SGRAM ATX rev 906
  Millennium G450
  Millennium G450 16MB DDR DualHead HD15
  Millennium G450 16MB DDR DualHead HD15 & HD15 LX PCI rev 7003
  Millennium G450 16MB DDR DualHead HD15 & HD15 LX rev 971
  Millennium G450 16MB DDR DualHead HD15 & HD15 PCI rev 7003
  Millennium G450 16MB DDR DualHead HD15 & HD15 rev 971
  Millennium G450 16MB DDR DualHead HD15 PCI rev 7003
  Millennium G450 16MB DDR rev 7012
  Millennium G450 16MB DualHead
  Millennium G450 16MB SDR DualHead HD15 & HD15 rev 981
  Millennium G450 32MB DDR DualHead HD15 & HD15 LX rev 975
  Millennium G450 32MB DDR DualHead HD15 & HD15 rev 971
  Millennium G450 32MB DDR DualHead HD15 & HD15 rev 975
  Millennium G450 32MB DDR DualHead HD15 rev 975
  Millennium G450 32MB DualHead
  Millennium G450 32MB SDR DualHead HD15 & HD15 rev 981
  Millennium G450 DualHead
  Millennium G450 DualHead 16MB
  Millennium G450 DualHead 16MB PCI
  Millennium G450 DualHead 32MB
  Millennium G550
  Millennium G550 32MB DDR DVI rev 7071
  Millennium G550 Dual DVI
Microsoft Corporation
  NVIDIA GeForce FX 5950 Ultra
nVidia
  Riva 128 Compatable Graphics Adapter
  Riva 128ZX Compatable Graphics Adapter
  Riva TNT
  Riva TNT2
  Riva TNT2 M64
  Riva TNT2 Ultra
NVIDIA Corporation
  32MB DDR NVIDIA GeForce2 GTS (Dell Workstation)
  ACER GeForce 256 (NVIDIA GeForce 256)
  ACER RIVA TNT2 (NVIDIA RIVA TNT2 Acer)
  ACER RIVA TNT2 Model 64
  Acer RIVA TNT2 Model 64 (NVIDIA RIVA TNT2 Model 64)
  ACER RIVA TNT2 Pro
  Acer RIVA TNT2 PRO (NVIDIA RIVA TNT2
  Asus RIVA TNT2 Pro (NVIDIA RIVA TNT2 Pro)
  ASUS V9520 GeForce FX 5200
  Compaq Consumer RIVA TNT2 Model 64 Pro (NVIDIA RIVA TNT2 Model 64 Pro (Compaq))
  Compaq GeForce 256
  Compaq GeForce 256 (NVIDIA GeForce 256 (Compaq))
  Compaq GeForce 256 (NVIDIA GeForce 256)
  Compaq GeForce DDR
  Compaq GeForce2 GTS
  Compaq RIVA TNT2 M64
  Compaq RIVA TNT2 M64 (NVIDIA RIVA TNT2 Model 64 (Compaq))
  Compaq RIVA TNT2 Model 64
  Compaq RIVA TNT2 Model 64 Pro
  Compaq RIVA TNT2 Pro
  Compaq RIVA TNT2 Ultra
  Compaq RIVA TNT2 Ultra (NVIDIA RIVA TNT2 Ultra (Compaq))
  Compaq RIVA TNT2 ULTRA (NVIDIA RIVA TNT2 ULTRA)
  Compaq RivaTNT2 Pro
  Compaq RivaTNT2 Pro (NVIDIA RIVA TNT2 Pro (Compaq))
  Creative GeForce DDR
  Dell GeForce 256 DDR
  Dell RIVA TNT 2
  Dell RIVA TNT2 (NVIDIA TNT2 (Dell Workstation)
  Dell RIVA TNT2 M64
  ELSA ErazorIII LT TNT2 M64
  Ensoniq GeForce2 MX CRT
  Ensoniq RIVA TNT2 Ultra CRT
  Fat Tire Compaq TNT2 Pro
  Fujitsu RIVA TNT2 M64 (Siemens) (NVIDIA RIVA TNT2 M64)
  Gainward GeForce FX 5600 128MB
  Gainward GeForce FX 5600 256MB
  Gateway GeForce 256
  Gateway GeForce 256 (NVIDIA GeForce 256)
  Gateway GeForce DDR
  GateWay GeForce DDR (NVIDIA GeForce DDR AGP)
  GateWay GeForce DDR (NVIDIA GeForce DDR)
  GateWay GeForce2 GST
  Gateway GeForce2 GTS
  Gateway RIVA TNT2 (NVIDIA RIVA TNT2)
  Gateway RIVA M64 (NVIDIA RIVA M64)
  Gateway RIVA TNT2
  Gateway RIVA TNT2 Model 64
  Gateway RIVA TNT2 Model 64 (NVIDIA RIVA TNT2 Model 64)
  Gateway RIVA TNT2 Pro
  GateWay RIVA TNT2 Pro (NVIDIA RIVA TNT Pro)
  GATEWAY RIVA TNT2 PRO (NVIDIA Riva TNT2 Pro)
  GeForce 256
  GeForce DDR
  GeForce FX 5200
  Geforce FX 5700LE
  GeForce FX 5900 Ultra
  GeForce FX5200
  GeForce FX5200, MS-8911
  GeForce2 Go
  GeForce2 Go 200
  GeForce2 GTS
  GeForce2 MX
  GeForce2 MX Inside TNC
  GeForce2 MX, 32MB CRT
  GeForce2 MX, 32MB CRT only
  GeForce2 Ultra
  GeForce256
  GeForce256 (Passat)
  GeForce4 420 Go
  GeForce4 MX 440
  Geforce4 MX440 with AGP8X
  GeForce4 Ti4200
  GeForce4 Ti4200-8X
  GM 1000 TNT2 M64 (Fujitsu Siemens Computers)
  GM1000-16 TNT2 M64
  GM1000-32 TNT2 M64
  GM3000-16 GeForce2 MX
  GSS 1000 TNT2 M64 (Fujitsu Siemens Computers)
  Guillemot GeForce DDR
  Guillemot Maxi Gamer Cougar (NVIDIA RIVA TNT2 M64)
  Guillemot Maxi Gamer Cougar TNT2 M64 (NVIDIA RIVA TNT2 Model 64)
  Hewlett-Packard Asus GeForce DDR (NVIDIA GeForce DDR)
  Hewlett-Packard GeForce 256 DDR (NVIDIA GeForce (HP))
  Hewlett-Packard Riva TNT2 PRO (NVIDIA RIVA TNT2 Pro (HP))
  Hewlett-Packard Riva TNT2 PRO (NVIDIA RIVA TNT2 Pro)
  IBM Guillemot GeForce DDR (NVIDIA GeForce DDR)
  IBM GeForce 256 DDR (Creative Labs CT7520)
  IBM GeForce DDR (Creative Labs CT7520)
  IBM RIVA TNT2 Model 64 (NVIDIA RIVA TNT2 Model 64)
  MEDIAON RIVA TNT2 Pro (NVIDIA RIVA TNT2 Pro)
  MG1000-32 TNT2 M6
  Micron GeForce 256 (NVIDIA GeForce 256)
  Micron GeForce DDR (NVIDIA GeForce DDR AGP)
  Micron RIVA TNT2 Pro (NVIDIA RIVA TNT2 Pro)
  Micron TNT2 M64 (NVIDIA TNT2 M64)
  Micron TNT2 Pro (NVIDIA TNT2 Pro)
  MSI FX5200-TDR128(MS-8907)
  MSI FX5200-VTD128 (MS-8919)
  MSI FX5200U-TD128 (MS-8923)
  MSI FX5600-TD128
  MSI FX5600-TD128 (MS-8912)
  MSI FX5600-VTDR128(MS-8912)
  MSI Ti4200-VTD8X(MS-8894)
  NEC GeForce 256 (NVIDIA GeForce 256)
  NEC GeForce DDR (NVIDIA GeForce DDR)
  NEC RIVA TNT2 Model 64
  NEC RIVA TNT2 Model 64 (NVIDIA RIVA TNT2 Model 64)
  NEC TNT2 Pro (NVIDIA RIVA TNT2 Pro)
  NVIDIA GeForce 2 GTS
  NVIDIA GeForce 2 GTS (Hewlett-Packard) (NVIDIA GeForce 2 GTS)
  NVIDIA GeForce 2 GTS (NVIDIA GeForce2 GTS (Compaq))
  NVIDIA GeForce 2 GTS (TV OUT)
  NVIDIA GeForce 2 GTS (Vision Tek) (NVIDIA GeForce 2 GTS)
  NVIDIA GeForce 2 MX
  NVIDIA GeForce 256
  NVIDIA GeForce 256 (Micron)
  NVIDIA GeForce 256 (NVIDIA GeForce 256 AGP - Dell)
  NVIDIA GeForce 256 (NVIDIA GeForce 256 VisionTek)
  NVIDIA GeForce 256 Plus
  NVIDIA GeForce 256 Plus (NVIDIA GeForce 256 AGP - Dell)
  NVIDIA GeForce 2MX
  NVIDIA GeForce 4 440 Go
  NVIDIA GeForce DDR
  NVIDIA GeForce DDR (Micron)
  NVIDIA GeForce DDR (NVIDIA GeForce DDR (SGI))
  Nvidia Geforce FX 5200
  Nvidia Geforce FX 5600
  NVIDIA GeForce FX 5600 Ultra
  Nvidia Geforce FX 5700
  NVIDIA GeForce FX 5800 Ultra
  NVIDIA GeForce FX 5900 Ultra
  Nvidia Geforce FX 5900Ultra
  Nvidia Geforce FX 5950 Ultra
  Nvidia Geforce FX 5950Ultra
  NVIDIA GeForce FX Go 5600
  NVIDIA GeForce FX Go5600
  NVIDIA GeForce FX Go5700
  NVIDIA GeForce FX5600 XT
  Nvidia Geforce FX5950 Ultra
  Nvidia Geforce FX5950Ultra
  NVIDIA GeForce MX
  NVIDIA GeForce2
  NVIDIA GeForce2 Go
  NVIDIA GeForce2 Go(Dell)
  NVIDIA GeForce2 Go(Toshiba)
  NVIDIA GeForce2 GTS
  NVIDIA GeForce2 GTS (GeForce2 GTS)
  NVIDIA GeForce2 GTS (NVIDIA GeForce2 GTS)
  NVIDIA GeForce2 GTS 32MB (Micron)
  NVIDIA GeForce2 GTS 64MB (Micron)
  NVIDIA GeForce2 GTS A04
  NVIDIA GeForce2 GTS/GeForce2 Pro
  NVIDIA GeForce2 Integrated GPU
  NVIDIA GeForce2 Intergrated GPU
  NVIDIA GeForce2 MX
  NVIDIA GeForce2 MX (Medion)
  NVIDIA GeForce2 MX (Micron)
  NVIDIA GeForce2 MX 100/200
  NVIDIA GeForce2 MX 200
  NVIDIA GeForce2 MX 400
  NVIDIA GeForce2 MX BIOS: 3.11.00.18.20, 32MB PCI\VEN_10DE&DEV_0110&SUBSYS_81721462
  NVIDIA GeForce2 MX BIOS: 3.11.00.18.49, 32MB, DVI PCI\VEN_10DE&DEV_0110&SUBSYS_811F1033
  NVIDIA GeForce2 MX/MX 400
  NVIDIA GeForce2 MX/MX-200
  NVIDIA GeForce2 MX200
  NVIDIA GeForce2 MX400
  NVIDIA GeForce2 Pro
  NVIDIA GeForce2 Ti
  NVIDIA GeForce2 Ti 200
  NVIDIA GeForce2 Ultra
  NVIDIA GeForce2MX
  NVIDIA GeForce3
  NVIDIA GeForce3 Ti
  NVIDIA GeForce3 Ti 200
  NVIDIA GeForce3 Ti 500
  NVIDIA GeForce3 Ti-500
  NVIDIA GeForce3 Ti200
  NVIDIA GeForce3 Ti500
  NVIDIA GeForce4
  NVIDIA GeForce4 420 Go
  NVIDIA GeForce4 420 Go 32M
  NVIDIA GeForce4 420 Go 64M
  NVIDIA GeForce4 420Go 32M
  NVIDIA GeForce4 440
  NVIDIA GeForce4 440 Go
  NVIDIA GeForce4 440 Go 64M
  NVIDIA GeForce4 440 Go64M
  NVIDIA GeForce4 460 Go
  NVIDIA GeForce4 488 Go
  NVIDIA GeForce4 500 Go GL
  NVIDIA GeForce4 MX 4000
  NVIDIA GeForce4 MX 420
  NVIDIA GeForce4 MX 440
  NVIDIA GeForce4 MX 440 with AGP8X
  NVIDIA GeForce4 MX 460
  NVIDIA GeForce4 MX Integrated GPU
  NVIDIA GeForce4 MX420
  NVIDIA GeForce4 MX440
  NVIDIA GeForce4 MX440 with AGP8X
  NVIDIA GeForce4 Ti 4200
  NVIDIA GeForce4 Ti 4400
  NVIDIA GeForce4 Ti 4600
  NVIDIA GeForce4 Ti4200
  NVIDIA GeForce4 Ti4200 with AGP8X
  NVIDIA GeForce4 Ti4600
  NVIDIA GeForce4MX Integrated GPU
  Nvidia GeforceFX 5950 Ultra
  NVIDIA RIVA TNT2
  NVIDIA Riva TNT2 (NVIDIA Riva TNT2 -Dell Workstation)
  NVIDIA RIVA TNT2 Model 64
  NVIDIA RIVA TNT2 Model 64 16MB (Micron)
  NVIDIA RIVA TNT2 Model 64 32MB (Micron)
  NVIDIA RIVA TNT2 Model 64 Pro
  NVIDIA RIVA TNT2 Model 64/Model 64 Pro
  NVIDIA RIVA TNT2 Model64
  NVIDIA RIVA TNT2 Nodel 64
  NVIDIA RIVA TNT2 Pro
  NVIDIA RIVA TNT2 Pro (Micron)
  NVIDIA RIVA TNT2 Ultra
  NVIDIA RIVA TNT2/TNT2 Pro
  NVIDIA TNT2
  NVIDIA TNT2 (NVIDIA Riva TNT2 - Dell Workstation)
  NVIDIA TNT2 M64
  NVIDIA TNT2 Ultra
  NVIDIAl GeForce2 MX
  Packard Bell TNT2 Pro
  RIVA TNT
  RIVA TNT2
  RIVA TNT2 M64 (Dell Riva TNT2 M64)
  RIVA TNT2 M64
  RIVA TNT2 M64 (RIVA TNT2 M64 Dell)
  RIVA TNT2 Model 64
  RIVA TNT2 Model 64 Pro
  RIVA TNT2 Model Pro
  RIVA TNT2 Pro
  RIVA TNT2 Pro (Cobia)
  RIVA TNT2 Pro (Fat Tire)
  RIVA TNT2 TM64 VANTA; SVB-1631-16M
  Riva TNT2 Ultra
  Samsung GeForce2 MX, CRT Only
  Samsung TNT2 Pro (RIVA TNT Pro)
  SigmaCom TNT2 Pro
  Sparkle 71M4SE GeForce4 MX440SE
  Sparkle 7200T2 GeForce4 Ti 4200
  Synergy Force (NVIDIA GeForce 256 Dell)
  TGV-GeForce2 GTS
  TGV-GeForce2 MX
  TGV-GeForce2 MX, DVI, CRT
  TGV-TNT2 Pro
  Tiny RIVA TNT2 M64
  TNT2 M64
  TNT2 Model 64
  TNT2 Pro
  TNT2 Pro 32 MB (TV Out)
  TNT2 Pro 32MB
  Trigem Riva TNT2 Pro (NVIDIA RIVA TNT Pro)
  Winfast GeForce 256 SDR (Winfast GeForce 256)
OmniMedia Co., Ltd.
  OmniFusion GeForce2 MX-400
Palit Microsystems Inc
  Ensoniq GeForce2 MX CRT
  Ensoniq RIVA TNT2 Ultra CRT
  Fat Tire Compaq TNT2 Pro
  GeForce DDR
  GeForce2 MX
  GeForce2 MX, 32MB CRT
  GeForce2 MX, 32MB CRT only
  GeForce2 Ultra
  GM1000-16 TNT2 M64
  GM1000-32 TNT2 M64
  NVIDIA GeForce 256
  NVIDIA GeForce 2MX
  NVIDIA GeForce DDR
  NVIDIA GeForce MX
  NVIDIA GeForce2
  NVIDIA GeForce2 GTS
  NVIDIA GeForce2 MX
  NVIDIA GeForce2 MX BIOS: 3.11.00.18.20, 32MB PCI\VEN_10DE&DEV_0110&SUBSYS_81721462
  NVIDIA GeForce2 MX BIOS: 3.11.00.18.49, 32MB, DVI PCI\VEN_10DE&DEV_0110&SUBSYS_811F1033
  NVIDIA GeForce2 Ultra
  NVIDIA RIVA TNT2
  NVIDIA RIVA TNT2 Model 64
  NVIDIA RIVA TNT2 Model 64 Pro
  NVIDIA RIVA TNT2 Model64
  NVIDIA RIVA TNT2 Pro
  NVIDIA RIVA TNT2 Ultra
  NVIDIA TNT2 Ultra
  RIVA TNT2 M64
  RIVA TNT2 PRO
  RIVA TNT2 Vanta
  TNT2 M64
  TNT2 Pro
PALIT MICROSYSTEMS,INC.
  PALIT ATI RADEON 7000 SERIES
  PALIT ATI RADEON 7200 SERIES
  PALIT ATI RADEON 7500 SERIES
  PALIT ATI RADEON 8500 SERIES
  PALIT ATI RADEON 9000 SERIES
  PALIT ATI RADEON 9100 SERIES
  PALIT ATI RADEON 9200 SERIES
  PALIT ATI RADEON 9250
  PALIT ATI RADEON 9500
  PALIT ATI RADEON 9500 PRO / 9700
  PALIT ATI RADEON 9550
  PALIT ATI RADEON 9600 SERIES
  PALIT ATI RADEON 9700 PRO
  PALIT ATI RADEON 9800
  PALIT ATI RADEON 9800 PRO
  PALIT ATI RADEON 9800 SERIES
  PALIT ATI RADEON 9800 XT
PC Partner Limited
  PC Partner Radeon 7000
  PC Partner Radeon 7000 - 107
  PC Partner Radeon 7000 - 108
  PC Partner Radeon 7000 - 112
  PC Partner Radeon 7000 - 118
  PC Partner Radeon 7000 - 141
  PC Partner Radeon 7000 DVI/TVO PC28
  PC Partner Radeon 7000/7200/7500/8500
  PC Partner Radeon 7500
  PC Partner Radeon 7500 - 146
  PC Partner Radeon 7500 - 161
  PC Partner Radeon 7500 - 166
  PC Partner Radeon 7500 LE
  PC Partner Radeon 7500 LE - 147
  PC Partner Radeon 7500 LE - 161
  PC Partner Radeon 7500 LE - 177
  PC Partner Radeon 7500 LE - 184
  PC Partner Radeon 7500 LE - 186
  PC Partner Radeon 7500 LE SDR
  PC Partner Radeon 7500 VIVO - 172
  PC Partner Radeon 7500 VIVO - 173
  PC Partner Radeon 8500
  PC Partner Radeon 8500 - 149
  PC Partner Radeon 8500 LE - 149
  PC Partner Radeon 8500 LE - 168
  PC Partner Radeon 8500 LE VIVO - 149
  PC Partner Radeon 8500 LE VIVO - 167
  PC Partner Radeon 8500 LE VIVO - 171
  PC Partner Radeon 8500 VIVO - 149
  PC Partner Radeon 8500 VIVO - 191
  PC Partner Radeon 9000 - 176
  PC Partner Radeon 9000 - 192
  PC Partner Radeon 9000 - 194
  PC Partner Radeon 9000 - 197
  PC Partner Radeon 9100 - 149 [AGP]
  PC Partner Radeon 9100 - 168 [AGP]
  PC Partner Radeon 9200 LE - C11
  PC Partner Radeon 9200 LE - C13
  PC Partner Radeon 9200 LE - C13 (VIVO)
  PC Partner Radeon 9200 LE - C18
  PC Partner Radeon 9200 LE - C25
  PC Partner Radeon 9200 PC11
  PC Partner Radeon 9200 PC12 VIVO
  PC Partner Radeon 9200 PC13
  PC Partner Radeon 9200 PC13 VIVO
  PC Partner Radeon 9200 PC18
  PC Partner Radeon 9200 PC18 VIVO
  PC Partner Radeon 9200 SE - C11
  PC Partner Radeon 9200 SE - C13
  PC Partner Radeon 9200 SE - C18
  PC Partner Radeon 9200 SE - C26
  PC Partner Radeon 9200 SE - C30
  PC Partner Radeon 9200 SE PC25 PCI
  PC Partner Radeon 9200 SE PC26
  PC Partner Radeon 9200 SE PC30 PCI
  PC Partner Radeon 9200 SE PC36
  PC Partner Radeon 9200 series
  PC Partner Radeon 9250 series
  PC Partner Radeon 9500 - C07
  PC Partner Radeon 9500 VIVO - C07
  PC Partner Radeon 9550 - C20
  PC Partner Radeon 9550 - C20 (VIVO)
  PC Partner Radeon 9550 - C24
  PC Partner Radeon 9550 - C33
  PC Partner Radeon 9550 - C37
  PC Partner Radeon 9550 - C40
  PC Partner Radeon 9550 series
  PC Partner Radeon 9600 LE - C20
  PC Partner Radeon 9600 LE - C20 (VIVO)
  PC Partner Radeon 9600 LE - C33
  PC Partner Radeon 9600 LE - C40
  PC Partner Radeon 9600 PC20
  PC Partner Radeon 9600 PC20 VIVO
  PC Partner Radeon 9600 PC23 VIVO
  PC Partner Radeon 9600 PC31 DUAL DVI
  PC Partner Radeon 9600 PRO - C19
  PC Partner Radeon 9600 PRO - C19 (VIVO)
  PC Partner Radeon 9600 Pro PC19
  PC Partner Radeon 9600 Pro PC19 VIVO
  PC Partner Radeon 9600 PRO PC29
  PC Partner Radeon 9600 PRO PC29 VIVO
  PC Partner Radeon 9600 PRO PC39
  PC Partner Radeon 9600 PRO PC39 VIVO
  PC Partner Radeon 9600 SE - C20
  PC Partner Radeon 9600 SE - C24
  PC Partner Radeon 9600 SE - C37
  PC Partner Radeon 9600 SE PC20
  PC Partner Radeon 9600 SE PC20 VIVO
  PC Partner Radeon 9600 SE PC24
  PC Partner Radeon 9600 SE PC32
  PC Partner Radeon 9600 SE PC34 DUAL DVI
  PC Partner Radeon 9600 SE PC37
  PC Partner Radeon 9600 series
  PC Partner Radeon 9600 XT - C19
  PC Partner Radeon 9600 XT - C19 (VIVO)
  PC Partner Radeon 9600 XT PC19
  PC Partner Radeon 9600 XT PC19 VIVO
  PC Partner Radeon 9600 XT PC29
  PC Partner Radeon 9600 XT PC29 VIVO
  PC Partner Radeon 9700
  PC Partner Radeon 9700 - C00
  PC Partner Radeon 9700 VIVO - C00
  PC Partner Radeon 9800 PC00 VIVO
  PC Partner Radeon 9800 Pro PC21
  PC Partner Radeon 9800 Pro PC21 VIVO
  PC Partner Radeon 9800 series
  PC Partner Radeon 9800 XT PC38
  PC Partner Radeon 9800 XT PC38 VIVO
  PC Partner Rage 128 Pro - 106
  PC Partner Rage 128 Pro - 106 /TV
  PC Partner Rage 128 Pro/Ultra
  PC Partner Rage 128 Ultra - 106
  PC Partner Rage 128 Ultra - 106 /TV
  PC Partner Rage 128 Ultra -106
  PC Partner Rage 128 Ultra -106 /TV
PixelView
  Riva TNT2
  Riva TNT2 Ultra
Prolink Microsystems Corporation
  ACER RIVA TNT2 Model 64
  GEFORCE2 MX
  GEFORCE2 MX200
  NVIDIA GEFORCE2 MX 400
  NVIDIA RIVA TNT2 Model 64
  PixelView GeForce2 MX
  PixelView Riva TNT2 M64 (MVGA-NVTNT2MA)
Sapphire Technology Limited
  Radeon 7000 - 107
  Radeon 7000 - 108
  Radeon 7000 - 112
  Radeon 7000 - 118
  Radeon 7000 - 141
  Radeon 7000 DVI/TVO PC28
  Radeon 7500 - 146
  Radeon 7500 - 161
  Radeon 7500 - 166
  Radeon 7500 LE - 147
  Radeon 7500 LE - 161
  Radeon 7500 LE - 177
  Radeon 7500 LE - 184
  Radeon 7500 LE - 186
  Radeon 7500 VIVO - 172
  Radeon 7500 VIVO - 173
  Radeon 8500 - 149
  Radeon 8500 LE - 149
  Radeon 8500 LE - 168
  Radeon 8500 LE VIVO - 149
  Radeon 8500 LE VIVO - 167
  Radeon 8500 LE VIVO - 171
  Radeon 8500 VIVO - 149
  Radeon 8500 VIVO - 191
  Radeon 9000 - 176
  Radeon 9000 - 192
  Radeon 9000 - 194
  Radeon 9000 - 197
  Radeon 9100 - 149
  Radeon 9100 - 168
  Radeon 9200 PC11
  Radeon 9200 PC12 VIVO
  Radeon 9200 PC13
  Radeon 9200 PC13 VIVO
  Radeon 9200 PC18
  Radeon 9200 PC18 VIVO
  Radeon 9500 - C07
  Radeon 9500 VIVO - C07
  Radeon 9600 PC20
  Radeon 9600 PC20 VIVO
  Radeon 9600 PC23 VIVO
  Radeon 9600 Pro PC19
  Radeon 9600 Pro PC19 VIVO
  Radeon 9700
  Radeon 9700 - C00
  Radeon 9700 VIVO - C00
  Radeon 9800 PC00 VIVO
  Radeon 9800 Pro PC21
  Radeon 9800 Pro PC21 VIVO
  Rage 128 Pro - 106
  Rage 128 Pro - 106 /TV
  Rage 128 Ultra - 106
  Rage 128 Ultra - 106 /TV
  Sapphire Radeon 9200 LE - C11
  Sapphire Radeon 9200 LE - C13
  Sapphire Radeon 9200 LE - C13 (VIVO)
  Sapphire Radeon 9200 LE - C18
  Sapphire Radeon 9200 LE - C25
  Sapphire Radeon 9200 SE - C11
  Sapphire Radeon 9200 SE - C13
  Sapphire Radeon 9200 SE - C18
  Sapphire Radeon 9200 SE - C26
  Sapphire Radeon 9200 SE - C30
  Sapphire Radeon 9200 series
  Sapphire Radeon 9250 series
  Sapphire Radeon 9550 - C20
  Sapphire Radeon 9550 - C20 (VIVO)
  Sapphire Radeon 9550 - C24
  Sapphire Radeon 9550 - C33
  Sapphire Radeon 9550 - C37
  Sapphire Radeon 9550 - C40
  Sapphire Radeon 9550 series
  Sapphire Radeon 9600 LE - C20
  Sapphire Radeon 9600 LE - C20 (VIVO)
  Sapphire Radeon 9600 LE - C33
  Sapphire Radeon 9600 LE - C40
  Sapphire Radeon 9600 PRO - C19
  Sapphire Radeon 9600 PRO - C19 (VIVO)
  Sapphire Radeon 9600 SE - C20
  Sapphire Radeon 9600 SE - C24
  Sapphire Radeon 9600 SE - C37
  Sapphire Radeon 9600 series
  Sapphire Radeon 9600 XT - C19
  Sapphire Radeon 9600 XT - C19 (VIVO)
  Sapphire Radeon 9800 series
Silicon Integrated Systems Corp.
  SiS 300/305
  SiS 315
  SiS 315/315E
  SiS 315_315E
  SiS 315ES
  SiS 630
  SiS 630/730
  SiS 650/651/740/661FX/741/760 series
  SiS 650/651/M650/740
  SiS 650_651_M650_740
  SiS 650_651_M650_M652_740
  SiS 651_661FX_741_760_760GX_M661FX_M661MX_M741_M760_M760GX
  SiS 651_661FX_741_760_M661FX_M661MX_M741_M760
  SiS 661FX_760_741_M661FX_M760_M741
  SiS 730s
  SiS Compatible VGA
  SiS300 (A-Max SiS300)
  SiS300 (AOPen 3D Navigator PA300)
  SiS300 (APOLLO 3DVR300)
  SiS300 (ASUS SiS300)
  SiS300 (LeadTek Win Fast VR300)
  SiS300 (Microstar SiS300)
  SiS300 (Palit SiS300)
  SiS300 (SiS300)
  SiS300 (YUAN SiS300)
  SiS530
  SiS530 A3
  SiS540
  SiS540 (SiS540)
  SiS620 A2
  SiS630
  SiS730s
TOSHIBA CORPORATION
  Intel (R) 82852/82855 GM/GME Graphics Controller display driver
  Intel(R) 82852/82855 GM/GME Graphics Controller
  Intel(R) 82852/82855 GM/GME Graphics Controller Display Driver
  NVIDIA GeForce FX Go5200
  NVIDIA GeForce FX Go5200 32M/64M
  nVidia GeForce FX Go5200 Display Driver
  NVIDIA GeForce FX Go5600 Display driver
YUAN High-Tech Development Co., Ltd.
  SiS 305



ПРИЛОЖЕНИЕ 3. Список видеокарт, проверенных и аналогичных проверенным компанией ИБИК на пригодность к эксплуатации в режиме запуска двух рабочих мест на одной видеокарте в составе четырехтерминального комплекса АСТЕР в среде Microsoft® Windows® 2000/XP. Соответствует результатам внутреннего тестирования на 01.06.2008.



ВНИМАНИЕ! В данной таблице приведены названия базовых чипов видеокарт, совместимость с которыми была проверена испытаниями соответствующих видеодрайверов. Реальная схема видеокарты, основанная на любом из этих чипов, может ограниченно использовать его возможности и тем самым препятствовать использованию видеокарты в режиме с двумя независимыми выходами. Наличие возможности работы в режиме с двумя независимыми выходами для конкретной модели видеокарты необходимо уточнять по информации производителя видеокарты или у торгового представителя.





NVIDIA Corporation, серия GeForce
  NVIDIA GeForce 6200
  NVIDIA GeForce 6200 TurboCache(TM)
  NVIDIA GeForce 6250
  NVIDIA GeForce 6500
  NVIDIA GeForce 6600
  NVIDIA GeForce 6600 GT
  NVIDIA GeForce 6610 XL
  NVIDIA GeForce 6700 XL
  NVIDIA GeForce 6800
  NVIDIA GeForce 6800 GS
  NVIDIA GeForce 6800 GS/XT
  NVIDIA GeForce 6800 GT
  NVIDIA GeForce 6800 Series GPU
  NVIDIA GeForce 6800 Ultra
  NVIDIA GeForce 6800 XE
  NVIDIA GeForce 6800 XT
  NVIDIA GeForce 7100 GS
  NVIDIA GeForce 7300 GS
  NVIDIA GeForce 7300 GT
  NVIDIA GeForce 7600 GS
  NVIDIA GeForce 7600 GT
  NVIDIA GeForce 7650 GS
  NVIDIA GeForce 7800 GS
  NVIDIA GeForce 7800 GT
  NVIDIA GeForce 7800 GTX
  NVIDIA GeForce 7900 GS
  NVIDIA GeForce 7900 GT/GTO
  NVIDIA GeForce 7900 GTX
  NVIDIA GeForce 7950 GT
  NVIDIA GeForce 7950 GX2
  NVIDIA GeForce 8200
  NVIDIA GeForce 8300
  NVIDIA GeForce 8300 GS
  NVIDIA GeForce 8400
  NVIDIA GeForce 8400 GS
  NVIDIA GeForce 8500 GT
  NVIDIA GeForce 8600 GT
  NVIDIA GeForce 8600 GTS
  NVIDIA GeForce 8600GS
  NVIDIA GeForce 8800 GS
  NVIDIA GeForce 8800 GT
  NVIDIA GeForce 8800 GTS
  NVIDIA GeForce 8800 GTS 512
  NVIDIA GeForce 8800 GTX
  NVIDIA GeForce 8800 Ultra
  NVIDIA GeForce 9600 GSO
  NVIDIA GeForce 9600 GT
  NVIDIA GeForce 9800 GTX
  NVIDIA GeForce 9800 GX2
  NVIDIA GeForce FX 5200
  NVIDIA GeForce FX 5200 Ultra
  NVIDIA GeForce FX 5500
  NVIDIA GeForce FX 5600
  NVIDIA GeForce FX 5600 Ultra
  NVIDIA GeForce FX 5600XT
  NVIDIA GeForce FX 5700
  NVIDIA GeForce FX 5700 Ultra
  NVIDIA GeForce FX 5800
  NVIDIA GeForce FX 5800 Ultra
  NVIDIA GeForce FX 5900
  NVIDIA GeForce FX 5900 Ultra
  NVIDIA GeForce FX 5900XT
  NVIDIA GeForce FX 5900ZT
  NVIDIA GeForce FX 5950 Ultra
  NVIDIA GeForce2 MX/MX 400
  NVIDIA GeForce4 MX 440
  NVIDIA GeForce4 MX 440 with AGP8X
  NVIDIA Quadro NVS 440

ATI Technologies, Inc., серия Radeon

  ATI Radeon X1300XT/X1600Pro/X1650 Series
  ATI RADEON 9500
  ATI RADEON 9500 PRO / 9700
  ATI RADEON 9550
  ATI Radeon 9550 / X1050 Series
  ATI Radeon 9600 / X1050 Series
  ATI RADEON 9600 SERIES
  ATI Radeon 9600/9550/X1050 Series
  ATI RADEON 9600/X1050 Series
  ATI RADEON 9600TX
  ATI RADEON 9700 PRO
  ATI RADEON 9800
  ATI RADEON 9800 PRO
  ATI RADEON 9800 SERIES
  ATI RADEON 9800 XT
  ATI Radeon HD 2400
  ATI Radeon HD 2400 Pro
  ATI Radeon HD 2400 Series
  ATI Radeon HD 2400 XT
  ATI Radeon HD 2600 PRO
  ATI Radeon HD 2600 X2 Series
  ATI Radeon HD 2600 XT
  ATI Radeon HD 2900 GT
  ATI Radeon HD 2900 PRO
  ATI Radeon HD 2900 XT
  ATI Radeon HD 3200 Graphics
  ATI Radeon HD 3300 Graphics
  ATI Radeon HD 3400 Series
  ATI Radeon HD 3410
  ATI Radeon HD 3450
  ATI Radeon HD 3550
  ATI Radeon HD 3600 Series
  ATI Radeon HD 3690
  ATI Radeon HD 3730
  ATI Radeon HD 3800 Series
  ATI Radeon HD 3850
  ATI Radeon HD 3850 X2
  ATI Radeon HD 3870
  ATI Radeon HD 3870 X2
  ATI Radeon X1050
  ATI Radeon X1050 Series
  ATI Radeon X1200 Series
  ATI Radeon X1300 / X1600 Series
  ATI Radeon X1300 Series
  ATI Radeon X1300/X1550 Series
  ATI Radeon X1550 Series
  ATI Radeon X1600 PRO
  ATI Radeon X1600 Series
  ATI Radeon X1600/1650 Series
  ATI Radeon X1600/X1650 Series
  ATI Radeon X1600XT
  ATI Radeon X1650 GTO
  ATI Radeon X1650 Series
  ATI Radeon X1700 FSC
  ATI Radeon X1800 GTO
  ATI Radeon X1800 Series
  ATI Radeon X1900 GT
  ATI Radeon X1900 Series
  ATI Radeon X1950 GT
  ATI Radeon X1950 Pro
  ATI Radeon X1950 Series
  ATI RADEON X300 Series
  ATI Radeon X300/X550/X1050 Series
  ATI RADEON X550
  ATI RADEON X550 Series
  ATI Radeon X550/X700 Series
  ATI RADEON X550XT
  ATI Radeon X550XTX
  ATI RADEON X600 Series
  ATI RADEON X600/X550 Series
  ATI RADEON X700
  ATI Radeon X700 Series
  ATI RADEON X800 GTO
  ATI RADEON X800 PRO
  ATI RADEON X800 PRO/GTO
  ATI RADEON X800 Series
  ATI RADEON X800 XL
  ATI RADEON X800 XT
  ATI RADEON X800 XT Platinum Edition
  ATI RADEON X800/X850 Series
  ATI RADEON X800GT
  ATI RADEON X850 PRO
  ATI RADEON X850 Series
  ATI RADEON X850 XT
  ATI RADEON X850 XT Platinum Edition
