Все, что нужно знать о типах HDMI кабелей

Все ли HDMI кабели одинаковые?

HDMI кабель позволяет напрямую подключить устройства к телевизору или домашнему кинотеатру. Он может передавать видео, аудио сигналы и некоторые служебные команды.

В каких устройствах можно найти разъемы для HDMI кабеля

Устройства, поддерживающие HDMI подключение:

  • Телевизоры, видеопроекторы, мониторы.
  • DVD, Blu-ray и Ultra HD плееры.
  • Приставки для кабельного и спутникового ТВ, видеорегистраторы.
  • Ресиверы домашних кинотеатров.
  • Медиа-трансляторы.
  • Игровые консоли.
  • Компьютеры и ноутбуки.
  • Некоторые модели цифровых фотоаппаратов, видеокамеры и смартфоны.

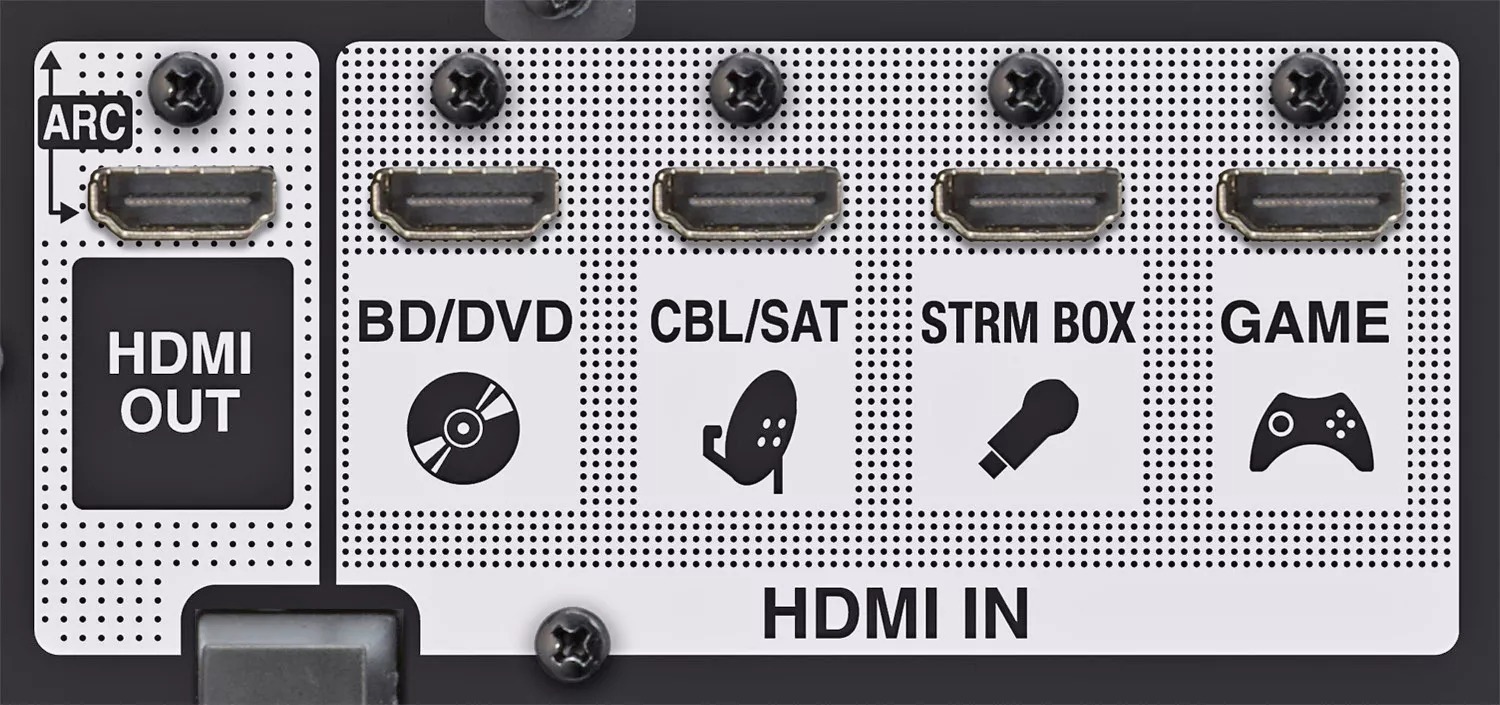

onkyo-tx-sr383-hdmi-connections

Типы HDMI кабелей

HDMI кабели предоставляют разные возможности в зависимости от скорости передачи сигнала (полосы пропускания) и версии HDMI.

Виды HDMI кабелей:

Стандартный HDMI кабель: этот кабель разработан для стандартных разрешений HDTV, кабельного и спутникового телевидения (до 720p и 1080i) с пропускной способностью до 5 Гбит/с. Он оптимизирован для версий HDMI от 1.0 до 1.2a.

Стандартный автомобильный HDMI кабель: этот тип кабеля имеет те же возможности, что и стандартный кабель HDMI, но используется для подключения портативных и автомобильных DVD-плееров и других устройств к автомобильным видеодисплеям. Такой кабель имеет дополнительное экранирование для подавления помех от других электрических систем и проводки автомобиля.

Высокоскоростной HDMI кабель: этот тип кабеля предназначен для работы с разрешениями видео 1080p и 4K (30 Гц), а также он обеспечивает поддержку 3D и Deep Color. Кабель поддерживает скорости передачи данных до 10 Гбит/с. Он оптимизирован для версий HDMI от 1.3 до 1.4a.

Высокоскоростной автомобильный HDMI кабель: этот тип кабеля поддерживает те же функции, что и высокоскоростной кабель HDMI, но оптимизирован для автомобильной среды.

Высокоскоростной кабель HDMI премиум-класса: этот тип кабеля предназначен для стабильной передачи видео с разрешением 4K/UltraHD, включая 4K/60 Гц, HDR и расширенного цветового диапазона. Пропускная способность кабеля составляет 18 Гбит/с и оптимизирована для HDMI версий 2.0/a/b.

Сверхскоростной кабель HDMI: этот тип кабеля включает в себя все возможности других кабелей, а также поддерживает видео 8K с HDR и даже разрешением 10К. Он поддерживает полосу пропускания до 48 Гбит/с (скорость передачи) и менее подвержен влиянию электромагнитных помех, которые вызывают некоторые беспроводные устройства. Этот тип кабеля оптимизирован для HDMI версии 2.1.

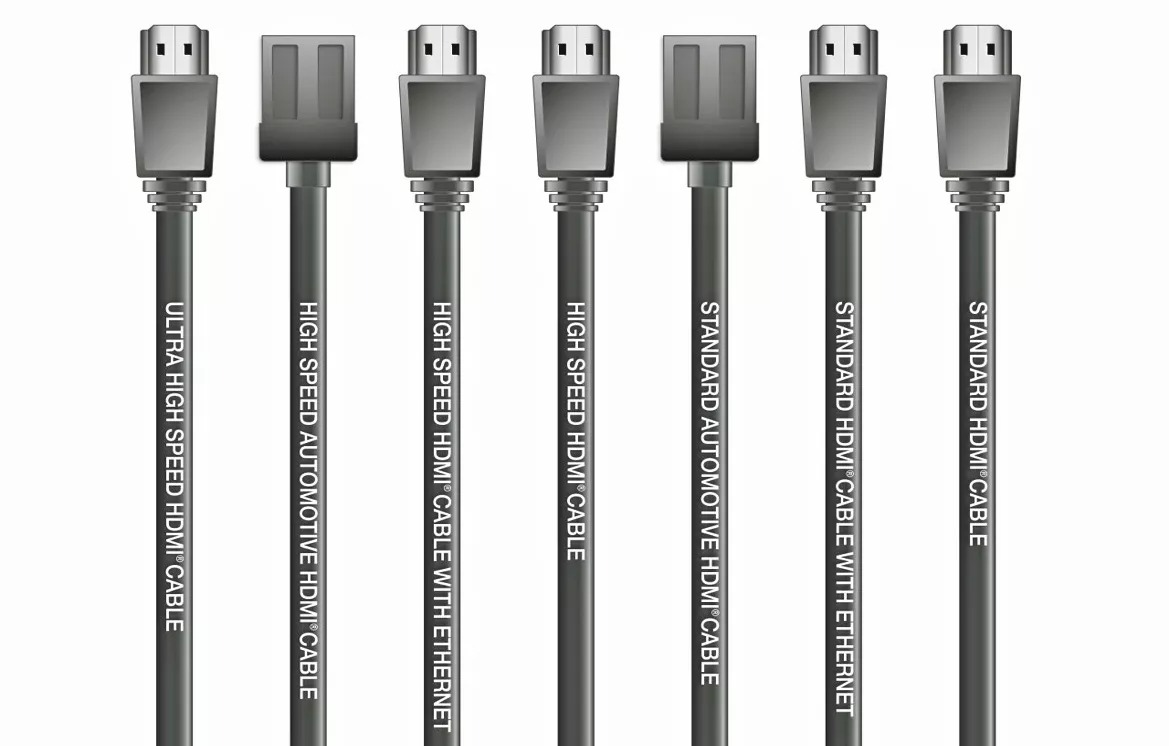

hdmi-connectors-hdmi-org-bbb

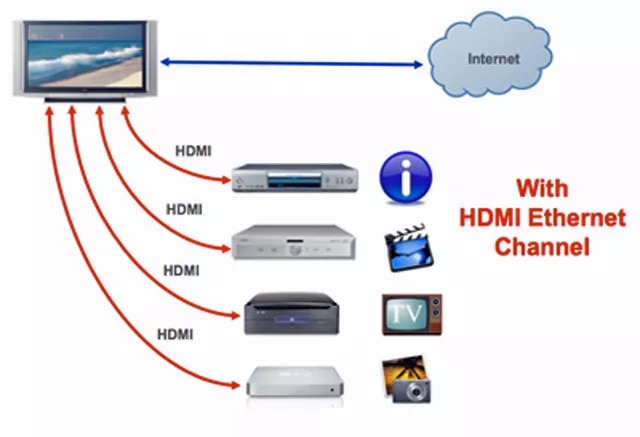

Кабели HDMI со встроенным Ethernet: существуют также стандартные, высокоскоростные, высокоскоростные кабели премиум-класса и сверхвысокоскоростные кабели HDMI, которые могут поддерживать дополнительный канал HDMI Ethernet. Эти кабели предназначены для того, чтобы несколько устройств, подключенных через HDMI, могли совместно использовать одно традиционное соединение Ethernet с широкополосным маршрутизатором со скоростью до 100 Мбит/с. Однако на устройствах эта функция обычно не реализована.

Типы HDMI разъемов

hdmi-ethernet-channel

Существует четыре типа концевых HDMI разъемов в зависимости от их применения.

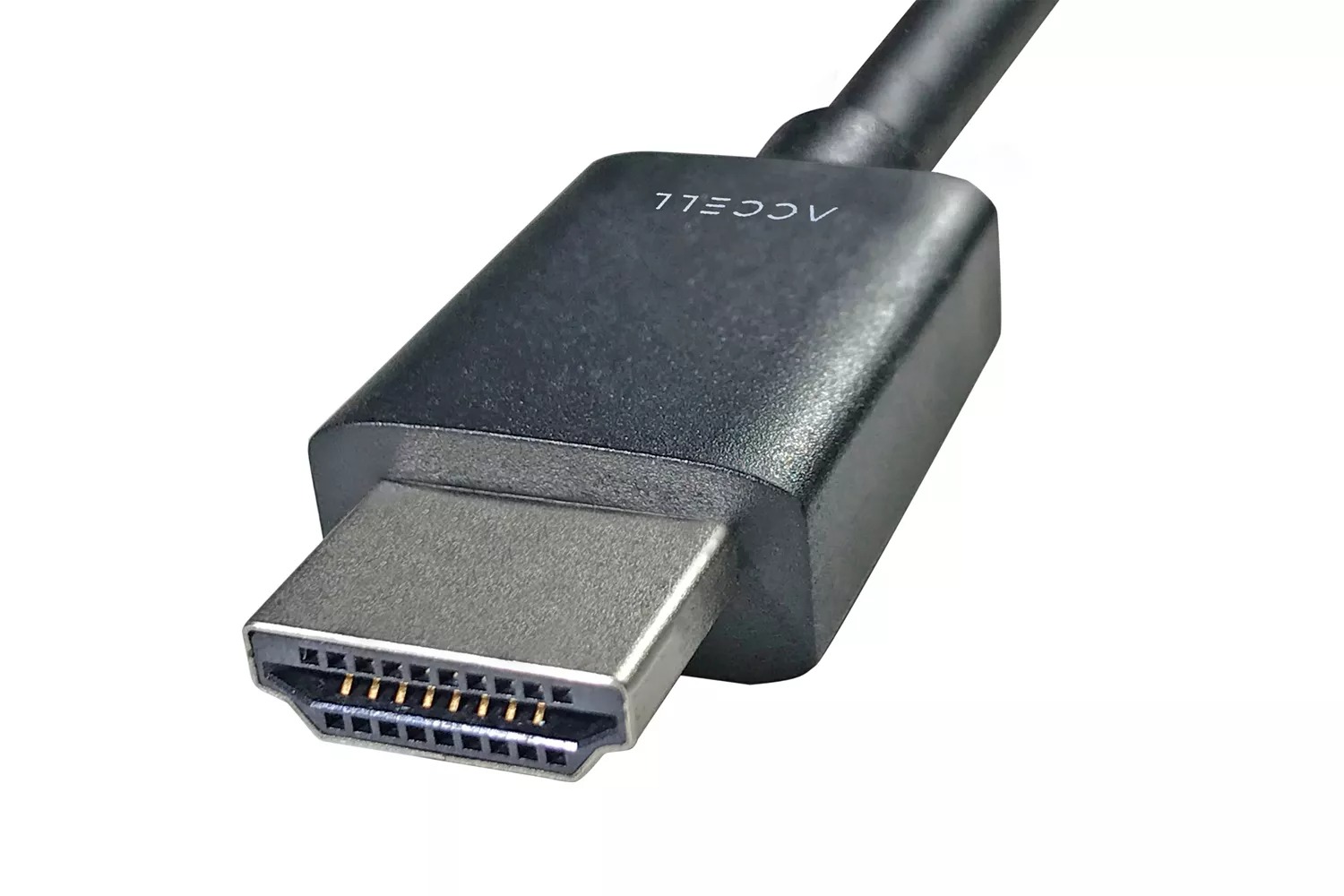

Стандартный размер (тип A): HDMI кабель с разъемом стандартного размера обычно используется для подключения устройств-источников, таких как DVD/Blu-ray/Ultra HD проигрыватели, компьютеры, медиацентры, кабельные/спутниковые приставки и игровые приставки к телевизору, видеопроектору и ресиверу домашнего кинотеатра.

accell-hdmi-2.1-example

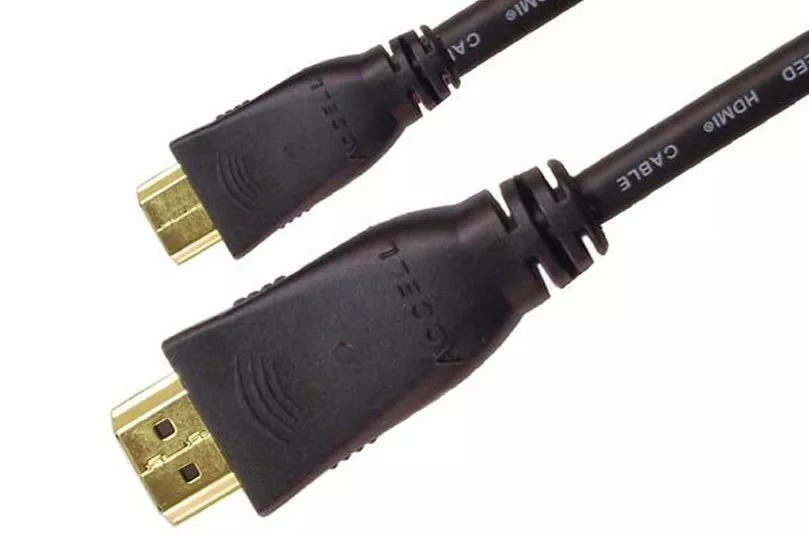

Размер мини (тип C): кабели HDMI с мини-разъемами используются в цифровых зеркальных фотокамерах и планшетах стандартного размера. Конец, который подключается к камере или планшету, – это мини-разъем HDMI. Другой конец кабеля – это разъем стандартного размера, который подключается к телевизору, монитору ПК или видеопроектору.

accell-hdmi-to-hdmi-mini-a

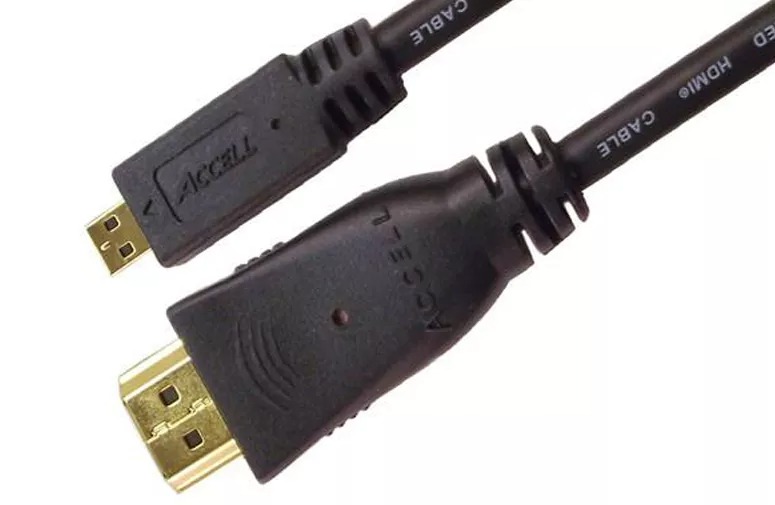

Микроразмер (тип D): Micro HDMI используется на небольших портативных устройствах, таких как цифровые фотоаппараты, смартфоны и планшеты меньшего размера. Кабель micro HDMI имеет на одном конце разъем micro, а на другом - разъем HDMI стандартного размера.

accell-hdmi-to-micro-hdmi-a

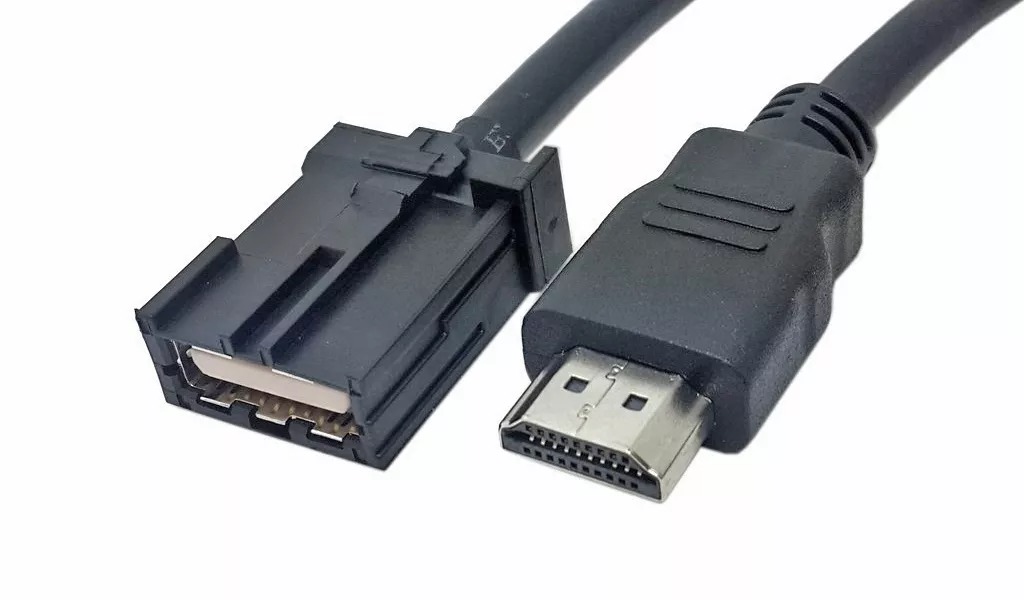

• Автомобильный (тип E): есть специальный разъем для автомобильных кабелей HDMI.


Комбинирование HDMI с некоторыми соединениями, отличными от HDMI

HDMI также можно использовать в сочетании с другими типами подключений. Например, есть переходники и кабели HDMI/DVI, HDMI/Display Port, HDMI/USB-C и HDMI/MHL, если вам потребуются эти опции.

Дополнительные функции кабеля HDMI, которые следует учитывать

Кабели HDMI могут также иметь дополнительные функции, предназначенные для улучшения передачи сигнала между устройствами.

Пассивный кабель HDMI: Большинство кабелей HDMI являются пассивными. Это означает, что один конец кабеля подключается к устройству-источнику, а другой к ресиверу домашнего кинотеатра или монитору. Кабель является двунаправленным, что означает, что вы можете подключить любой конец к входу или выходу HDMI. Пассивные кабели HDMI должны обеспечивать стабильный сигнал на длине до 5 метров.

Активный (усиленный) кабель HDMI: при большей длине кабеля HDMI для передачи стабильного сигнала может потребоваться дополнительное усиление. Активные кабели HDMI содержат схемы усиления внутри одной из соединительных головок. В большинстве случаев питание осуществляется изнутри. Однако вы можете найти активный кабель, который соединяет внешний источник питания с помощью небольшого кабеля, который соединяет один из концов разъема HDMI с источником питания USB или адаптером переменного тока.

Оптический кабель HDMI: аналогично цифровым оптическим аудиосоединениям, оптические кабели HDMI передают сигналы по оптоволоконному кабелю, в данном случае как видео, так и аудио. Оптические кабели HDMI имеют те же типы разъемов, что и другие кабели HDMI. Оптический кабель HDMI можно сделать очень тонким. Он может передавать стабильные сигналы на большее расстояние, чем другие кабели HDMI, без необходимости во внешнем питании.

Примечание: активный и оптический кабели HDMI являются направленными. Это означает, что один конец помечен как источник или 1, а другой конец –­ как TV или 2. Для работы кабель должен быть подключен в правильном направлении.

Существуют и другие способы передачи сигнала HDMI на большие расстояния с использованием как проводных, так и беспроводных решений.

Советы по покупке HDMI кабелей

При покупке HDMI кабеля обратите внимание на следующее:

  • Покупайте кабель с тем разъемом, который подходит именно для вашего устройства.
  • Выбирайте оптимальную длину: кабель должен быть не слишком длинным, но и не слишком коротким, чтобы вам не пришлось передвигать все компоненты, чтобы подключить их.
  • Не переплачивайте. Не покупайте 2-х метровый кабель дороже 7000 р. Высокая стоимость далеко не всегда означает высокое качество. Также не покупайте слишком дешевый кабель. Если на упаковке имеется официальный логотип сертификации, кабель будет работать в соответствии с другими перечисленными спецификациями. Вы можете найти хороший кабель 2-х метровый кабель за 700 р. Если покупаете в интернет-магазинах, заказывайте на проверенных сайтах, таких как Amazon, Accell, Monoprice или CablestoGo.

Примечание: высокоскоростные кабели HDMI премиум-класса и сверхскоростные кабели будут стоить дороже.

hdmi_premiumLabel-horizontal

  • Выбирайте HDMI кабели, которые будут поддерживать функции вашего устройства. Например, если у вас 4К телевизор или видеопроектор, ресивер домашнего кинотеатра, Ultra HD Blu-ray или плеер для потокового видео, вам понадобится высокоскоростной HDMI кабель или кабель премиум-класса.
  • Узнайте, что делать, если у вас возникнут проблемы с подключением HDMI.

Примечание: вы можете использовать более старые компоненты HDMI с новыми компонентами. Но при этом, вы не сможете получить доступ к новым функциям HDMI, в зависимости от того, что производитель решит включить в конкретный продукт.
